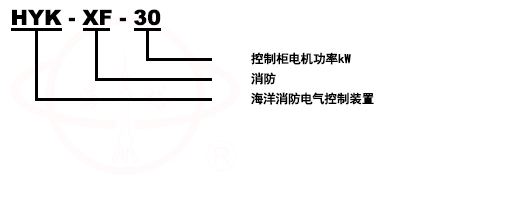

型号意义
前言
HYK-XF-*系列消防电气控制装置(消防泵控制设备)是经过国家3CF认证通过，依据GB 16806-2006《消防联动控制系统》、CNCA-C18-01：2014《强制性产品认证实施规则 火灾报警产品》、CCCF-HZBJ-01《强制性产品认证实施细则 火灾报警产品 火灾探测报警产品》检验，经检验，所有HYK-XF-*消防电气控制装置系列产品检验项目符合GB 16806-2006《消防联动控制系统》要求，为合格产品！
产品特性描述
外形尺寸：800*600*250--2200*1000*500；
断路器额定电流：63A-630A；
外壳材质：金属；
输出电压：380V；
显示器件：指示灯、液晶显示器；
具有手动和自动控制方式；
具有一用一备切换功能；
具有故障报警功能。
技术参数
序号 |
功率 |
电流 |
一用一备 |
启动方式
|
认证
|
kW |
A |
型号 |
|||
1 |
15 |
30 |
HYK-XF-15 |
直接启动 |
国家3CF认证 |
2 |
18.5 |
37 |
HYK-XF-18.5 |
星三角启动 |
国家3CF认证 |
3 |
22 |
44 |
HYK-XF-22 |
星三角启动 |
国家3CF认证 |
4 |
30 |
60 |
HYK-XF-30 |
星三角启动 |
国家3CF认证 |
5 |
37 |
68 |
HYK-XF-37 |
星三角启动 |
国家3CF认证 |
6 |
45 |
82 |
HYK-XF-45 |
星三角启动 |
国家3CF认证 |
7 |
55 |
100 |
HYK-XF-55 |
星三角启动 |
国家3CF认证 |
8 |
75 |
194 |
HYK-XF-75 |
星三角启动 |
国家3CF认证 |
9 |
90 |
160 |
HYK-XF-90 |
星三角启动 |
国家3CF认证 |
10 |
110 |
195 |
HYK-XF-110 |
星三角启动 |
国家3CF认证 |
11 |
75 |
194 |
HYK-XFR-75 |
软启动 |
国家3CF认证 |
12 |
90 |
160 |
HYK-XFR-90 |
软启动 |
国家3CF认证 |
13 |
110 |
195 |
HYK-XFR-110 |
软启动 |
国家3CF认证 |
14 |
132 |
233 |
HYK-XFR-132 |
软启动 |
国家3CF认证 |
15 |
160 |
280 |
HYK-XFR-160 |
软启动 |
国家3CF认证 |
序号 |
功率 |
电流 |
一用一备 |
启动方式
|
认证
|
kW |
A |
型号 |
|||
1 |
15 |
30 |
HYK-3XFY-18.5 |
直接启动 |
国家3CF认证 |
2 |
22 |
44 |
HYK-3XFY-22 |
星三角启动 |
国家3CF认证 |
3 |
30 |
60 |
HYK-3XFY-30 |
星三角启动 |
国家3CF认证 |
4 |
37 |
68 |
HYK-3XFY-37 |
星三角启动 |
国家3CF认证 |
5 |
45 |
82 |
HYK-3XFY-45 |
星三角启动 |
国家3CF认证 |
6 |
55 |
100 |
HYK-3XFY-55 |
星三角启动 |
国家3CF认证 |
7 |
75 |
194 |
HYK-3XFY-75 |
星三角启动 |
国家3CF认证 |
8 |
90 |
160 |
HYK-3XFY-90 |
星三角启动 |
国家3CF认证 |
9 |
110 |
195 |
HYK-3XFY-110 |
星三角启动 |
国家3CF认证 |
13 |
132 |
233 |
HYK-3XFY-132 |
软启动 |
国家3CF认证 |
故障原因及排除方法
故障原因 |
故障现象 |
原因分析 |
处理方法 |
|||
不能正常工作 |
|
|
|
|||
漏水 |
|
|
|
|||
过载 |
|
|
|
|||
超温 |
|
|
|
|||
液位自动控制不工作 |
|
|
|
|||
自耦减压工作不正常 |
|
|
|
|||
自耦减压不工作 |
|
|
|
|||
备用泵不能自动投入 |
|
|
|
|||
Y-△降压不工作 |
|
|
|
