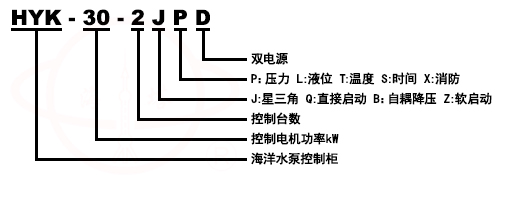

型号意义

前言
HYB系列水泵变频控制柜系给排水自动控制装置,是本单位集多年水泵生产,应用控制的经验,经专家反复论证,优化线路,精心设计而成。为了配合水泵高效、可靠地使用,该系列根据不同的需要,设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大类型,各型分别具有主回路短路、缺相、过载及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外,各型又分单控型,多泵主用、备用互控型,主、备互控型产品都具备故障时主用泵自动切除,备用泵自动投入的功能。
该系列控制器功能齐全,质量可靠、造型美观,是各类水泵理想的配套产品,该系列控制器特别适用于工家业生产、市政工程、高层建筑的给排水、消防泵、喷淋泵、多级增压泵的自动控制及空调循环泵控制等到多种场合,也适合其它交流电机的控制及起动。

功能及用途
1、多泵控制工作模式
  二用：A型：可独立控制1#、2#二台水泵,也可通过浮球组合联接,组成“1#用2#备”当流量变化或主用泵故障时,液位达到备用泵起动控制点,备用泵自动投入工作。该型适用于控制二个水池液位,或用于控制变流量的给排水系统。
     B型：当流量变化或主泵故障时,备用泵自动投入。
  一用一备：控制1#、2#二台水泵,可工作于“1#用2#备”或“2#用1#备”两种工作方式,当主用泵出现故障时,备用泵自动投入工作。
  三用：A型：可独立控制1#、2#、3#三台水泵,也可通过浮球组合联接组成“1#、2#用3#备”或 “2#、3#、用1#备” 或“1#、3#用2#备”,当流量变化或主用泵故障时液位达到备用泵起动控制点,备用泵自动投入工作。该型适用于控制三个水池液位,或用于控制变流量的给排水系统。
     B型：主泵故障时,备用泵自动设入。
  四用：A型：可独立控制“1#、2#、3#、4#四台水泵,也可通过浮球组合联接,组成”1#、2#、3#、用 4#备“或”2#、3#、4#用1#备“或”1#、3#、4#用2#备“或”1#、2#、4#用3#备“,当流量变化或主用泵故障时,备用泵自动投入工作。该型适用于控制四个水池液位,或用于控制变流量的给排水系统。
     B型：同上。
  三用一备：控制“1#、2#、3#、4#四台水泵,可工作于”1#、2#、3#用4#备“或”“2#、3#、4#1#、2#、4#用3#备”四种方式。当主用泵出现故障时备用泵自动投入工作。

引线编号、符号说明
1、电源
  RST三相电源时线
  ：G为接地线
2、电动机
  a、直接、自耦起动
    1U,1V,1W:接1#水泵电动机
    2U,2V,2W:接2#水泵电动机
    3U,3V,3W:接3#水泵电动机
    4U,4V,4W:接4#水泵电动机
  b、Y-△起动
    1U1,1V1,1W1;1U2,1V2,1W2:接1#水泵电动机
    2U1,2V1,2W1;2U2,2V2,2W2:接2#水泵电动机
    3U1,3V1,3W1;3U2,3V2,3W2:接3#水泵电动机
    4U1,4V1,4W1;4U2,4V2,4W2:接4#水泵电动机
3、浮球开关
  a、单池液位控制
    f1,f2:接停泵浮球开关1FS
    f1,f3:接起泵浮球开关2FS
    f1,f4:接备用泵投入浮球开关3FS
  b、多池液位控制
    f1A, f2A:接1#泵停泵浮球开关1FSA
    f1A, f3A:接1#泵起泵浮球开关2FSA
    f1B, f2B:接2#泵停泵浮球开关1FSA
    f1B, f3B:接2#泵起泵浮球开关2FSA
    f1C, f2C:接3#泵停泵浮球开关1FSA
    f1C, f3C:接3#泵起泵浮球开关2FSA
    f1D, f2D:接4#泵停泵浮球开关1FSA
    f1D, f3D:接4#泵起泵浮球开关2FSA
4、潜污泵专用信号线
    B1G :接1#泵漏水信号线
    D1G :接1#泵温度信号线
    B2G :接2#泵漏水信号线
    D2G :接2#泵温度信号线
    B3G :接3#泵漏水信号线
    D3G :接3#泵温度信号线
    B4G :接4#泵漏水信号线
    D4G :接4#泵温度信号线

技术参数

故障原因及排除方法
