型号意义
产品概况
S/SH手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围;流量为15-59升/分,扬程为30米。 S/SH手摇泵结构紧凑,式样大方美观,使用方便可靠,只需1-2人用手往复摇动摇手柄即可工作.可供工矿,企业,学校,车辆,船舶等单位使用。 目前所制造的本型泵有:S-25、S-38及SH-25、SH-38等四种。

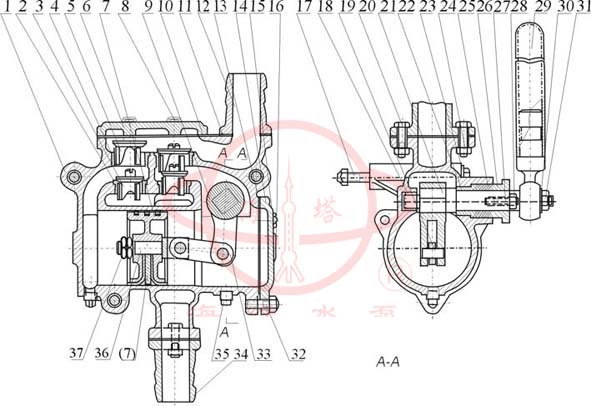

示意图
 |
|||||||||||
1 |
泵体 |
2 |
吸水阀座 |
3 |
吸水阀 |
4 |
压水阀座 |
5 |
压水阀 |
6 |
盖板 |
7 |
活塞式部件 |
(7) |
皮碗式部件 |
8 |
螺栓 |
9 |
摇臂 |
10 |
盖板纸垫 |
11 |
吸入、吐出管纸垫 |
12 |
吐出管 |
13 |
泵盖纸垫 |
14 |
泵盖 |
15 |
标牌 |
16 |
铆钉 |
17 |
螺栓 |
18 |
衬套 |
19 |
柱销 |
20 |
螺栓 |
21 |
轴 |
22 |
填料座 |
23 |
垫圈 |
24 |
螺母 |
25 |
填料 |
26 |
填料压盖 |
27 |
双头螺栓 |
28 |
螺母 |
29 |
摇手柄部件 |
30 |
塾圈 |
31 |
螺母 |
32 |
双头螺栓 |
33 |
拉杆 |
34 |
吸入管 |
35 |
四方螺塞 |
36 |
活塞连杆 |
37 |
螺母 |
||||||||
结构说明
S/SH手摇泵的结构原理是,当用手往复摇动摇手柄(29)时,通过轴(21)、摇臂(9)、连杆(36)等传动机构,使活塞(7)作往复运动。如图所示,当活塞向左移动时,右端的泵缸体积逐渐扩大,形成真空,液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里,缸体左侧由于活塞的压缩,使压水阀(5)顶开,液体经吐出管(11)排出。若活塞的运动方向返回向右时,则泵缸左侧吸入液体,泵缸右侧排出液体,这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止,吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固,活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上,泵体有三个螺栓孔。
技术规范
型号 |
S-25 |
S-38 |
SH-25 |
SH-38 |
|
活塞直径(mm) |
75 |
100 |
活塞行径(mm) |
70 |
90 |
往复次数(次/分) |
30-45 |
30-45 |
流量(升/分) |
15-23 |
39-59 |
高扬程(米) |
30 |
30 |
大吸入扬程(米) |
4.5 |
4.5 |
吐出及吸入口径(毫米) |
25 |
38 |
工作人数 |
1-2 |
1-2 |
检修内容

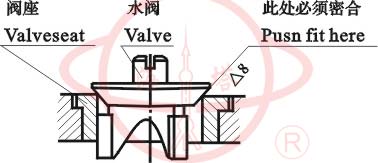

| 1、调换活塞环及皮碗 ①所使用的手摇泵为活塞式时;先将泵盖拆除,拆下活塞环,倘发现磨损过多,则掉换活塞环,倘活塞环弹性降低,不能与水泵体壁贴牢而间隙过大,则亦必须掉换活塞环,检查活塞环是否与汽缸壁服贴,可用漏光或漏水试验测定。 ②所使用的手摇泵为皮碗式时,将泵盖拆掉,看皮碗是否有所损坏,因为皮碗是用牛皮做成的,在使用一个时期很可能磨损,破裂,因此须换新的皮碗。 2、检查吸压水阀 每台水摇泵有四只水阀,即吸水阀及压水阀各二只,都装在泵体上,只要拆除盖板螺母,就可取出(参看水阀示图)。 检查水阀的关键问题,须检查阀与阀座是否密合,即使用一段时间后,可能已被磨损腐蚀不平,而造成漏水,因此在检修时须将阀拆开检查,倘已发现不平,则须用研磨砂研磨,阀与阀座接合处光洁度为△8。 |
 |
