CS手摇泵

相关新闻/ RELATED NEWS
详细介绍

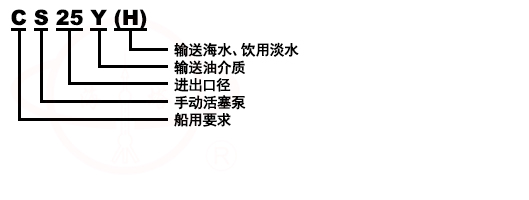

型号意义
W型单级悬臂式漩涡泵型号意义





产品概况
CS-20、CS-25、CS-32型手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS型手摇泵,设计合理、用料讲究、维修简单,重要的另件均经防腐蚀处理,因此是比较理想的船用泵浦。







技术参数

型号
CS-20型泵
CS-25型泵
CS-32型泵
流量m3/分
0.02m3/分
0.032m3/分
0.04m3/分
排出压力Mpa
0.25mPa
0.25mPa
0.25mPa
吸入真空高度m
(水柱)
(水柱)
(水柱)
活塞行程mm
70mm
70mm
90mm
往复次数次/分
50次/分
50次/分
50次/分
泵缸直径mm
φ65
φ75
88mm
手柄作用力kg
≈18kg
≈230N
28kg
进出水口径mm
20mm
φ25
32mm
重量kg
6kg/台
8.5kg/台
12kg/台







安装尺寸

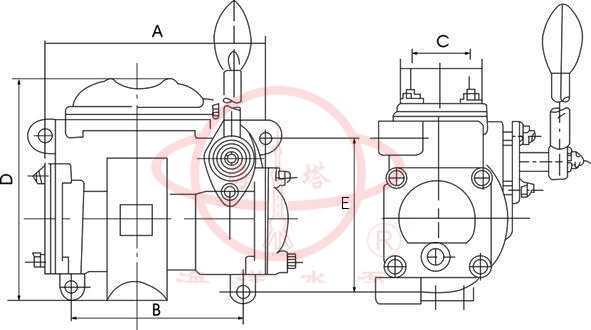

CS手摇泵结构图
型号
CS-20
CS-25
CS-32
CS-38
A
180
205
225
280
B
152
180
200
245
C
63
70
81
70
D
213
220
249
260
E
134
150
165
180







零部件材料

另件名称
材料
标准
泵体
ZL102
GB1173-74
ZL102
GB1173-74
活塞
ZL102
GB1173-74
水缸套
HT20-40
GB 976-67
2cr13
GB1220-75
阀座
H62
YB 553-71
2cr13
GB1220-75
连杆机构
2cr13
GB1220-75
H型水缸套
H62
YB 553-71
本公司生产的CS型中Y型和H型在结构和各部尺寸上均相同,其中H型的缸套采用铜材料、以适应海水和生活用水。







使用与维护
1、使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油,摇动手柄、直至手柄运动自如为止。
2、工作时手柄应作角度的往复摇动。在泵进口前应设置滤器,以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置,并把泵摇动几次看有否异常,若发现不正常,可向本厂调换。
4、CS型手摇泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
