详细介绍

型号意义

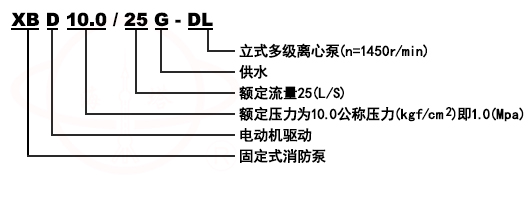

XBD-DL立式多级消防泵型号意义

产品简介
XBD-DL立式多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-2006《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
产品通过国家强制性认证CCCF，一对一AB签。

产品特点
XBD-DL立式多级消防泵采用的水力模型,具有效率高,性能曲线平缓,运行范围广,符合消防局的有关规定,满足不同用户的使用需要;该泵采用立式分段式结构,且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点.

结构说明
1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;

产品用途
主要用于高层建筑消防恒压供水等。

使用条件
1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;
3、介质使用温度-15℃～120℃;
4、系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

结构示意图

序号	名称	序号	名称
1	电机	12	出水段
2	联轴器	13	平衡套
3	弹性块	14	平衡鼓
4	轴承压盖	15	末级导叶
5	轴承并帽	16	中段
6	轴承盒	17	导叶
7	轴承	18	叶轮
8	挡水套	19	进水段
9	石棉压盖	20	下轴套
10	石棉	21	下轴承
11	填料函体	22	轴
注：1、该泵型可按客户需要定做成热水型; 2、也可将轴封石棉填料换成机械密封; 3、以上需在订货时说明,价格另议。

性能参数

序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
1	XBD3.8/5G-DL	65/50	5	0.38	5.5	1450
2	XBD5.7/5G-DL	65/50	5	0.57	7.5	1450
3	XBD7.6/5G-DL	65/50	5	0.76	11	1450
4	XBD9.5/5G-DL	65/50	5	0.95	15	1450
5	XBD11.4/5G-DL	65/50	5	1.14	15	1450
6	XBD13.3/5G-DL	65/50	5	1.33	18.5	1450
7	XBD15.2/5G-DL	65/50	5	1.52	22	1450
8	XBD17.1/5G-DL	65/50	5	1.71	22	1450
9	XBD19.0/5G-DL	65/50	5	1.9	30	1450
10	XBD4.6/10G-DL	80/65	10	0.46	11	1450
11	XBD6.9/10G-DL	80/65	10	0.69	15	1450
12	XBD9.2/10G-DL	80/65	10	0.92	22	1450
13	XBD11.5/10G-DL	80/65	10	1.15	30	1450
14	XBD13.8/10G-DL	80/65	10	1.38	30	1450
15	XBD16.1/10G-DL	80/65	10	1.61	37	1450
16	XBD18.4/10G-DL	80/65	10	1.84	45	1450
17	XBD20.7/10G-DL	80/65	10	2.07	45	1450
18	XBD23.0/10G-DL	80/65	10	2.3	55	1450
19	XBD4.4/15G-DL	100/80	15	0.44	15	1450
20	XBD6.6/15G-DL	100/80	15	0.66	18.5	1450
21	XBD8.8/15-100DL	100/80	15	0.88	30	1450
22	XBD11.0/15G-DL	100/80	15	1.1	37	1450
23	XBD13.2/15G-DL	100/80	15	1.32	37	1450
24	XBD15.4/15G-DL	100/80	15	1.54	45	1450
25	XBD17.6/15G-DL	100/80	15	1.76	55	1450
26	XBD19.8/15G-DL	100/80	15	1.98	55	1450
27	XBD22.0/15G-DL	100/80	15	2.2	75	1450
28	XBD24.0/15G-DL	100/80	15	2.4	75	1450
29	XBD4.0/20G-DL	100/80	20	0.4	15	1450
30	XBD6.0/20G-DL	100/80	20	0.6	18.5	1450
31	XBD8.0/20G-DL	100/80	20	0.8	30	1450
32	XBD10.0/20G-DL	100/80	20	1	37	1450
33	XBD12.0/20G-DL	100/80	20	1.2	37	1450
34	XBD14.0/20G-DL	100/80	20	1.4	45	1450
35	XBD16.0/20G-DL	100/80	20	1.6	55	1450
36	XBD18.0/20G-DL	100/80	20	1.8	55	1450
37	XBD20.0/20G-DL	100/80	20	2	75	1450
38	XBD22.0/20G-DL	100/80	20	2.2	75	1450
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
39	XBD4.0/25G-DL	100/80	25	0.4	18.5	1450
40	XBD6.0/25G-DL	100/80	25	0.6	30	1450
41	XBD8.0/25G-DL	100/80	25	0.8	37	1450
42	XBD10.0/25G-DL	100/80	25	1	45	1450
43	XBD12.0/25G-DL	100/80	25	1.2	55	1450
44	XBD14.0/25G-DL	100/80	25	1.4	75	1450
45	XBD16.0/25G-DL	100/80	25	1.6	75	1450
46	XBD18.0/25G-DL	100/80	25	1.8	90	1450
47	XBD20.0/25G-DL	100/80	25	2	90	1450
48	XBD22.0/25G-DL	100/80	25	2.2	110	1450
49	XBD4.0/30G-DL	100/80	30	0.4	18.5	1450
50	XBD6.0/30G-DL	100/80	30	0.6	30	1450
51	XBD8.0/30G-DL	100/80	30	0.8	37	1450
52	XBD10.0/30G-DL	100/80	30	1	45	1450
53	XBD12.0/30G-DL	100/80	30	1.2	55	1450
54	XBD14.0/30G-DL	100/80	30	1.4	75	1450
55	XBD15.9/30G-DL	100/80	30	1.59	75	1450
56	XBD18.0/30G-DL	100/80	30	1.8	90	1450
57	XBD20.0/30G-DL	100/80	30	2	90	1450
58	XBD22.0/30G-DL	100/80	30	2.2	110	1450
59	XBD4.2/35G-DL	150/125	35	0.42	30	1450
60	XBD6.3/35G-DL	150/125	35	0.63	37	1450
61	XBD8.4/35G-DL	150/125	35	0.84	45	1450
62	XBD10.5/35G-DL	150/125	35	1.05	55	1450
63	XBD12.6/35G-DL	150/125	35	1.26	75	1450
64	XBD14.7/35G-DL	150/125	35	1.47	90	1450
65	XBD15.9/35G-DL	150/125	35	1.59	90	1450
66	XBD16.8/35G-DL	150/125	35	1.68	90	1450
67	XBD18.9/35G-DL	150/125	35	1.89	110	1450
68	XBD21.0/35G-DL	150/125	35	2.1	132	1450
69	XBD4.0/40G-DL	150/125	40	0.4	30	1450
70	XBD6.0/40G-DL	150/125	40	0.6	37	1450
71	XBD8.0/40G-DL	150/125	40	0.8	45	1450
72	XBD10.0/40G-DL	150/125	40	1	55	1450
73	XBD12.0/40G-DL	150/125	40	1.2	75	1450
74	XBD14.0/40G-DL	150/125	40	1.4	75	1450
75	XBD15.5/40G-DL	150/125	40	1.55	90	1450
76	XBD15.9/40G-DL	150/125	40	1.59	110	1450
77	XBD18.0/40G-DL	150/125	40	1.8	110	1450
78	XBD20.0/40G-DL	150/125	40	2	132	1450
79	XBD21.2/40G-DL	150/125	40	2.12	132	1450
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
80	XBD5.4/45G-DL	150/125	45	0.54	45	1450
81	XBD8.1/45G-DL	150/125	45	0.81	55	1450
82	XBD10.8/45G-DL	150/125	45	1.08	75	1450
83	XBD13.5/45G-DL	150/125	45	1.35	90	1450
84	XBD15.0/45G-DL	150/125	45	1.5	110	1450
85	XBD16.2/45G-DL	150/125	45	1.62	110	1450
86	XBD18.9/45G-DL	150/125	45	1.89	132	1450
87	XBD21.6/45G-DL	150/125	45	2.16	132	1450
88	XBD5.3/50G-DL	150/125	50	0.53	45	1450
89	XBD7.5/50G-DL	150/125	50	0.75	55	1450
90	XBD10.0/50G-DL	150/125	50	1	75	1450
91	XBD12.5/50G-DL	150/125	50	1.25	90	1450
92	XBD15.0/50G-DL	150/125	50	1.5	132	1450
93	XBD17.5/50G-DL	150/125	50	1.75	132	1450
94	XBD20.0/50G-DL	150/125	50	2	132	1450
95	XBD4.5/55G-DL	150/125	55	0.45	45	1450
96	XBD6.6/55G-DL	150/125	55	0.66	55	1450
97	XBD8.8/55G-DL	150/125	55	0.88	75	1450
98	XBD11.0/55G-DL	150/125	55	1.1	90	1450
99	XBD13.2/55G-DL	150/125	55	1.32	110	1450
100	XBD15.0/55G-DL	150/125	55	1.5	132	1450
101	XBD17.5/55G-DL	150/125	55	1.75	132	1450
102	XBD4.5/60G-DL	150/125	60	0.45	55	1450
103	XBD6.3/60G-DL	150/125	60	0.63	75	1450
104	XBD9.3/60G-DL	150/125	60	0.93	110	1450
105	XBD10.0/60G-DL	150/125	60	1	90	1450
106	XBD12.8/60G-DL	150/125	60	1.28	132	1450
107	XBD6.2/65G-DL	200/150	65	0.62	75	1450
108	XBD9.2/65G-DL	200/150	65	0.92	110	1450
109	XBD10.0/65G-DL	200/150	65	1	110	1450
110	XBD6.1/70G-DL	200/150	70	0.61	75	1450
111	XBD9.1/70G-DL	200/150	70	0.91	110	1450
112	XBD9.9/70G-DL	200/150	70	0.99	132	1450
113	XBD12.5/70G-DL	200/150	70	1.25	132	1450
114	XBD6.0/75G-DL	200/150	75	0.6	75	1450
115	XBD9.0/75G-DL	200/150	75	0.9	110	1450
116	XBD9.7/75G-DL	200/150	75	0.97	132	1450
117	XBD12.0/75G-DL	200/150	75	1.2	132	1450
118	XBD6.0/80G-DL	200/150	80	0.6	75	1450
119	XBD9.0/80G-DL	200/150	80	0.9	110	1450
120	XBD9.3/80G-DL	200/150	80	0.93	132	1450
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min

安装说明

刚性连接

1	球阀	2	挠性接头	3	压力表	4	真空压力表
5	闸阀	6	弯管	7	取压直管	8	水泥台座

柔性连接

1	球阀	2	挠性接头	3	取压直管	4	闸阀	5	弯管
6	泵	7	联接板	8	JGD型隔振器	9		水泥台座
