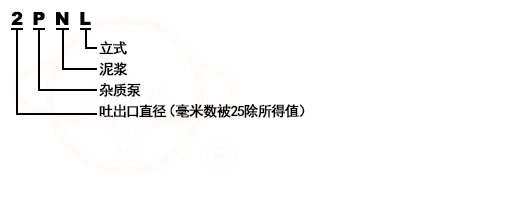

型号意义
产品概况
PN、PNL型泥浆泵系列单级单吸泥浆泵(分立式、卧式)。具有寿命长、结构简单、运行可靠等特点。
参数范围
流量Q 7~1430m3/h
扬程H 12~160m
使用说明
用于矿山、冶金、市政建筑、化工、印染等部门抽送含有流砂、小泥块等各种浆料,亦可用于农村的河泥、池塘泥液、粪便、浆状饮料等的吸送;亦可用于城市、工厂输送矿砂液,地下吸黄砂及泥浆等。
结构说明
PN型泵是单级单吸卧式离心泵。泵的入口为水平轴向,出口垂直向上。泵主要有泵体、叶轮、护板、轴、托架(或轴承件)、填料箱(或轴封体)等零件组成。叶轮为开式或闭式,泵体可以是单层,也可以是带护套的双层结构。
PNL型泵是单级单吸立式泥浆泵,是PN型泵的变型产品,吸入口向下,排出口通过出水管垂直向上。
产品特点
1、过流部分承磨件采用了耐磨铸铁,使用寿命较长。
2、叶轮和护板的间隙可以及时调整,保持较高的工作效率。
3、4"以上该型泵轴承直接装于水平,中开托架内,拆检方便,调整及时,并在油池内装有水冷形管改善了轴承的工作条件。 1PN、2PN、3PN、2PNL、3PNL,转向自电机方向看为顺时针方向,4PN、6PN转向自电机方向看为逆时针方向。
性能参数
型号 |
流量 |
扬程 |
转速 |
允许汽蚀余量 |
泵效率 |
功率 |
泵重量
|
口径 |
|
轴功率 |
配带功率 |
吸入 |
|||||||
m3/h |
m |
r/min |
m |
% |
kw |
kg |
mm |
||
1PN |
7.2 |
14 |
1430 |
0.53 |
21 |
1.3 |
3 |
120 |
50 |
12 |
13 |
30 |
1.41 |
||||||
16 |
12 |
35 |
1.5 |
||||||
2PN |
30 |
22 |
1450 |
1.32 |
33 |
5.45 |
11 |
150 |
96 |
47 |
19 |
39 |
6.25 |
||||||
58 |
17 |
39 |
6.9 |
||||||
2PNL |
30 |
22 |
1450 |
1.32 |
33 |
5.45 |
11 |
250 |
62 |
47 |
19 |
39 |
6.25 |
||||||
58 |
17 |
39 |
6.9 |
||||||
3PNL |
54 |
26 |
1470 |
2.35 |
32 |
12 |
22 |
450 |
125 |
108 |
21 |
42 |
14.7 |
||||||
151 |
15 |
37 |
16.7 |
||||||
说明
(1)拆卸和组装按总装配图进行
(2)进浆管不应有急剧弯转,尽可能向下倾斜(倾角30),便于排气
(3)应掌握运转周期定期更换备件和轴承以防事故
(4)进浆量过少不宜运行,以免引起震动和料浆沉淀
(5)停泵时应用清水冲洗以防堵塞
(6)该型泵除了1,2PN型泥浆泵出口为水平以外,其他均为垂直向上
(7)PN型泵必须加入一定量的轴封水,其水量一般为工作流量的1—3%,其水压一般应大于工作压力1公斤/厘米2
(8)1PN,2PN,3PN,2PNL,3PNL转向自电机方向看为顺时针,4PN,6PN,8PN,10PN,12PN转向自电机方向看为逆时针方向
(9)该型泵一般情况下采用倒灌自注式安装较好,(其中,1PN,2PN,3PN在输送常温泥浆条件下,泵的安装位置,应适用泵轴的水平中心线,低于被输送泥浆的上水平表面1至3米水柱为适用)
(10)泵停车时不准倒转
故障排除
现象 |
产生原因 |
排除方法 |
轴功率大 |
叶轮和护板发生摩擦 | 调整叶轮和护板的间隙 |
扬程不够 |
1、叶轮和护板的间隙过大 2、大块颗粒堵塞叶轮流道 |
1、调整叶轮和护板的间隙,如调整后还有达不到的要求,就得更换叶轮和护板 2、拆进水管部份,将大块颗粒清除 |
轴承过热 |
1、润滑油太多或太少 2、有种有杂质 3、轴承磨损 |
1、适用润滑油保持在油标规定油位 2、更换新油 3、更换新轴承 |
工作中震动 |
1、叶轮不是平衡的磨损 |
1、更换新叶轮 2、更换新油或是更换新轴承 3、增加进量或是附加清水 |
填料泄露 |
1、水封管中没有水 2、填料磨损 |
1、检查水填装置,引压力水注入填料 2、更换新填料 |
