QS充水湿式多级潜水泵

相关新闻/ RELATED NEWS
详细介绍

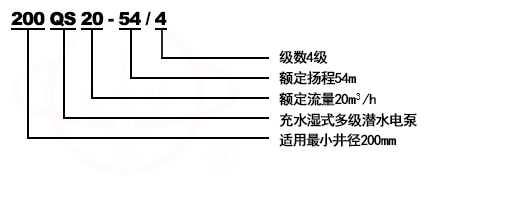

型号意义
QY充油式潜水泵型号意义

产品概况
QS充水湿式多级潜水泵(以下简称电泵),由水泵、电动机两部分组成。电动机位于电泵下部,分单相和本相异步电动机。三相电动机分为滚动轴承和滑动轴承两种,滑动轴承采用优质石墨套和不锈钢推力盘,分别承受电泵工作时的径向力和轴向力,性能稳定,质量可靠,密封圈和防砂帽组成电动机的密封装置。



产品特点
QS充水湿式多级潜水泵简称潜水泵是水泵和三相异步电动机合成的电力排灌设备。具有可靠的防水密封性能,体积小、重量轻、扬程高、不需泵房、不需引灌水,使用维护和管理均可方便。



产品用途
1、农田林的排灌、井灌、喷灌。
2、井下提水、水塔送水、河流、水库、水渠等提水工程。
3、排涝防汛、船舶仓库排水。
4、建筑工地、地下施工、桥梁隧道、矿山井下、地质勘探等。



产品条件
1、额定频率为50赫芝,额定电压为380+5%伏的三相交流电源。
2、QS充水湿式多级潜水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深至少在1米以上。
3、水温一般不得高于20C。
4、水质要求:(1)水中含砂量不大于0.01%(重量比);
                    (2)PH值在6.5~8.5范围;
                    (3)氯离子含量不大于400毫克/升
5、要求井正直、进壁光滑,不得有蟛管错开。



性能参数

序号
型号
扬程参与使用范围
(M)
电机功率
(KW)
额定电流
(A)
出口管直径
(寸)
1
200QS15-45/3
40-50
4
10.1
1.5s
2
200QS15-58/4
50-63
5.5
13.6
1.5s
3
200QS15-71/5
63-75
7.5
18
1.5s
4
200QS15-82/6
75-86
7.5
18
1.5s
5
200QS15-97/7
86-102
9.2
21.7
1.5s
6
200QS20-40/3
35-45
4
10.1
2
7
200QS20-54/4
45/58
5.5
13.6
2
8
200QS20-67/5
58-72
7.5
18
2
9
200QS20-81/6
72-86
7.5
18
2
10
200QS20-93/7
86-98
9.2
21.7
2
序号
型号
扬程参与使用范围
(M)
电机功率
(KW)
额定电流
(A)
出口管直径
(寸)
11
200QS20-108/8
98-115
11
25.8
2
12
200QS25-40/3
35-45
4
10.1
2.5
13
200QS25-54/4
45-58
5.5
13.6
2.5
14
200QS25-67/5
58-72
7.5
18
2.5
15
200QS25-81/6
72-86
7.5
18
2.5
16
200QS25-93/7
86-98
9.2
21.7
2.5
17
200QS25-108/8
98-115
11
25.8
2.5
18
200QS30-40/3
35-45
5.5
13.6
3
19
200QS30-54/4
45-58
7.5
18
3
20
200QS30-67/5
58-72
9.2
21.7
3
21
200QS30-81/6
72-86
9.2
21.7
3
22
200QS30-93/7
86-98
11
25.8
3
23
200QS30-108/8
98-115
13
29.8
3



使用须知
一、电机使用前必须灌满清水,拧紧注水放气螺栓,否则不准使用。
二、陆地试运转不得超过一秒。
三、电泵不准倒卧或倾使用。
四、电动机必须完全潜入水中,但潜入深度应不大于70米。
五、引线与电缆接头按规定操作。
六、订购高扬程潜水电泵请参阅《高扬程潜水电泵型谱》及《高扬程潜水电泵使用手册》。



安装、启动与停车
1、安装前的检查与准备:
      (1)、检查水井是否符合本泵使用条件,即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须
             采取相应措施,否则不能将泵下井。
      (2)、检查供电设备及供电线路能否保证电泵正常运行。
      (3)、电源电压和频率是否符合使用条件。
      (4)、按装箱单位检查零部件是否安全,并熟悉安装使用说明书。
      (5)、检查电气线路,控制和保护装置是滞合理安全可靠。
      (6)、装备好各种安装使用工具竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。
2、安装
      (1)、机泵一体卸下滤水网,然后打开注水和放气孔螺栓往机内注满洁净的清水,一定确保注满,防止假满。并检查电机各部是滞漏水。
             发现漏水根据部件应调正胶垫上紧螺栓。
      (2)、仔细检查电缆和接头有无碰伤或损坏,发现问题及时包扎。
      (3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
      (4)、安装保护开关和起动设备,并检查电机内水是否灌满,然后上紧注水、放气孔螺栓,从阀体顶端灌水直至从进水节处流出 瞬时起动
             电机(不超过1秒),看电泵转动方向是否和转向标相同,若相反,调换电源接头即可,然后上好护线板、滤水网准备安装下井。
      (5)、在泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落在井台上。
      (6)、再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板,使泵管下降井中又座落在井台
             上,依次反复进行安装,下井,直到全部装完,留一节夹板不卸将泵固定在井口上。
      (7)、然后放上井盖,弯弯,闸阀出水管等。
      (8)、每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。
      (9)、电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
      (10)、下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
      (11)、大口井等安装泵时严禁人员下井。
      (12)、保护开关和起动设备应配有电压、电流表、指示灯,并安装在配电盘上,放在井台周围适当的位置。
3、起动
      (1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
      (2)、检查三相电源线路,电压是否符合规定各种仪表,保护设备及接线正确无误后方可合闸起动。
      (3)、起动后观察电流、电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。
4、停车
      (1)、关闭开关停车,再起动须等5分钟或更长的时间,以防电机温升过高,停车后切断电源。
      (2)、保护开关不得停用,或用铅丝铜丝加大保险丝的作法是错误的。



安全事项
电缆接头应严格按附图进行;
1.下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴、水泵轴转动是否灵活无阻;
2.下井前检查电机电阻应在150 兆欧以上;
3.电机注水要认真防止假满;
4.保护开关和启动设备应按规定配齐;
5.电机运转2500 小时应进行一次大修,1500 小时应进行小检修;
6.电泵停机存放时应把电机内存水放完;
7.严禁不懂装懂野蛮拆装、修理应在本厂或定点修理厂进行;
8.禁止频繁“开”、“停”;
9.地面试验电机转向在瞬间不超一秒钟进行;
10.安装电泵时谨防异物掉入井内;
11.如遇下列情况应停机检修:
      (1)电流电压超过额定值。
      (2)流量明显减少。
      (3)间歇出水或响声震动较大。
      (4)保护开关频繁跳闸。
      (5)电机绝缘,电阻低于0.5 兆欧。



运行、维修和保养
1、电泵运行中要经常观察电流、电压表和水的流量,力求电泵在额定工况下运行。
2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行:
      (1)、额定电压时电流超过额定值;
      (2)、额定扬程下,流量较正常情况下降低较大;
      (3)、绝缘电阻低于0.5兆欧;
      (4)、动水位降至泵吸入口时;
      (5)、电器设备及电路不合规定时;
      (6)、电泵有突然声呼或较大的震动时;
      (7)、保护开关频繁跳闸时。
3、要经常不断的观察仪表,检查电器设备每半个月测一次电机绝缘电阻,电阻值不低于0.5兆欧。
4、每排灌期(2500小时)进行一次检修保护,更换损坏的易损件。
5、电泵的起吊与装卸:
      (1)、拆开电缆,断离电源;
      (2)、用安装工具逐步拆卸出水管、闸阀、弯管,并用夹板将泵吊起取出井盖,并用另一付夹板夹紧下一节输水管,这样依次,逐节拆卸
              将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊,应上下左右活动克服卡点安全吊卸);
      (3)、拆下护线板,滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
      (4)、取出联轴器上锁圈,拧下固定螺钉,拆下连接螺栓,使电机、水泵分离;
      (5)、放出电机同内充水;
      (6)、水泵的拆卸:
             用拆装拆手,左旋卸下进水节,用拆装筒在泵下部冲击锥形套,叶轮松动后,取出叶轮、锥形套、卸下导流壳,这样依次卸 完叶轮、导流
             壳、上导流壳,止回阀等。
      (7)、电机拆卸:
             依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器,取出转子,拆下上导轴承座、定子等。
6、电泵的装配:
     装配前检查清洗各零部件的铁锈、污泥,各配合面要涂黄油防锈,水泵大螺纹联接处要涂铅油。
      (1)、电机的装配次序;
             定子组装,下忖轴承座组装,转子组装。推力盘,左扣螺母,止推轴承组接,底座组装,上导轴承座组装,骨架油封,连接座。
             调整调整螺柱,使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
      (2)、水泵的装配:
             将轴和进水节固定在安装座上,用拆装筒将叶轮、锥形套固定在轴上,再装上导流壳、叶轮,这样依次装完上流壳、止回阀等。八级
             以下的电机水泵部分装配时,首先在进水节和上导轴承座接触平面间均匀分布,加相同3~3.5毫米垫片3~4处,然后均匀上好拉筋
             螺母,装上联轴器、泵轴、上好固定螺柱以及锁圈,用拆装筒将叶轮、锥形套固定在泵轴上,再装上导流壳, 叶轮.这样依次装完上
             导流壳等。泵装好后松开拉筋螺母,取垫片,再把拉筋螺母均匀上紧,然后从联轴器处转动电泵、转动必须均匀。
      (3)、机组总装,如前所述。





常见故障原因及解决方法

 故     障
原     因
排  除  方  法
不上水或出水不足
  1.动水位低于泵吸入口。
  2.输水管漏水严重或水管脱开。
  3.转子和轴松动。
  4.部分叶轮松动。
  5.电机反转。
  6.管路堵塞。
  1.增加输水管,若还不出水并超过水泵使用扬程范围建议换泵
  2.更换输水管。
  3.更换转子。
  4.重新装配叶轮。
  5.调换电源接头。
  6.清除堵塞。
水泵流量降低
  1.密封环严重磨损。
  2.滤水网、导流壳、叶轮流道被堵塞。
  3.电压、频率较低。
  4.动水位下降超过水泵额定扬程。
  1.更换密封环。
  2.清除堵物。
  3.停机待电压、频率达到规定值后再启动。
  4.更换高扬程泵。
流过大表指针摆动
机组剧烈震动或电
  1.泵轴或电机轴弯曲。
  2.泵轴、电机轴和轴承磨损严重。
  3.止推轴承磨损或损坏。
  4.推力盘紧固螺母损坏。
  5.推力盘破裂。
  6.电机转子扫膛。
  7.叶轮、转子不平衡或转子断条。
  8.联接螺栓松动。
  9.水泵低扬程大流量电机超载。
  10.井水涌水量不够,间歇出水。
  1.修理或更换泵轴或电机轴。
  2.更换轴承。
  3.更换止推轴承。
  4.修好轴头,更换螺母。
  5.更换推力盘。
  6.找出原因进行修理。
  7.重作动平衡或更换转子。
  8.上紧螺栓。
  9.加闸阀控制流量在工况点运行。
  10.加闸阀控制出水量。
动嗡嗡作响
电机不能启
  1.断相。
  2.电压过低。
  3.轴承抱轴。
  4.叶轮密封环之间锈死等。
  5.泵内有异物卡死叶轮不能转动。
  1.检修线路或启动设备。
  2.调整电压。
  3.修理轴及轴承。
  4.撬动水泵旋转或拆下泵重装。
  5.取出异物。
低绕组烧毁
绝缘电阻过
  1.接头进水。
  2.绕组破坏。
  3.电缆破裂。
  4.电机内缺水。
  5.缺相运转。
  6.长时间超载运转。
  7.电机埋入泥沙中。
  1.修接头。
  2.包扎或更换绕组。
  3.包扎电缆。
  4.电机内保证灌满清水。
  5.检查线路与设备。
  6.降低负荷使电机电流不超过铭牌规定值。
  7.按安装要求安装电机。
