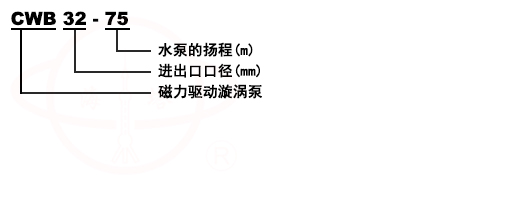

型号意义
产品简介
CWB磁力化工漩涡泵(简称磁力漩涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB磁力化工漩涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
产品特点
CWB磁力化工漩涡泵采用磁力传动结构,保证泵能密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
1、高扬程、小流量,比转数一般小于40;
2、结构简单、体积小、重量轻;
3、CWB磁力化工漩涡泵具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、CWB磁力化工漩涡泵采用悬臂叶片,减小叶轮径向力;
6、CWB磁力化工漩涡泵随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。
产品用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

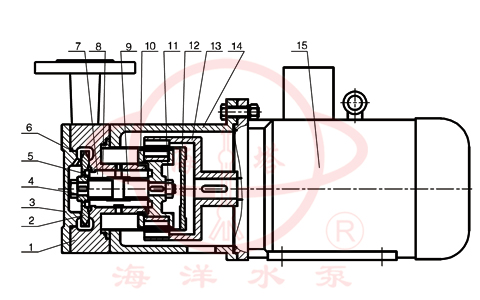

结构示意图
 |
1 |
泵体 |
9 |
泵轴 |
2 |
叶轮 |
10 |
内磁转子 |
|
3 |
泵盖 |
11 |
内转子螺母 |
|
4 |
叶轮螺母 |
12 |
隔离套 |
|
5 |
止推环 |
13 |
外磁总成 |
|
6 |
密封圈 |
14 |
连接架 |
|
7 |
滑动轴承套 |
15 |
电机 |
|
8 |
轴套 |
性能参数
型 号 |
流量Q (m3/h) |
扬程 (m) |
转速n (r/min) |
效率η (%) |
电机功率 (KW) |
CWB20-20 |
0.72 |
20 |
2900 |
22 |
1.1 |
CWB20-40 |
0.72 |
40 |
2900 |
18 |
1.1 |
CWB20-65 |
0.72 |
65 |
2900 |
15 |
2.2 |
CWB25-25 |
1.44 |
25 |
2900 |
26 |
1.1 |
CWB25-40 |
1.44 |
40 |
2900 |
24 |
1.5 |
CWB25-75 |
1.44 |
75 |
2900 |
20 |
4 |
CWB32-30 |
2.88 |
30 |
2900 |
28 |
2.2 |
CWB32-50 |
2.88 |
50 |
2900 |
26 |
3 |
CWB32-75 |
2.88 |
75 |
2900 |
22 |
5.5 |
CWB32-120 |
2.88 |
120 |
2900 |
18 |
7.5 |
CWB40-40 |
5.4 |
40 |
2900 |
30 |
5.5 |
CWB40-90 |
5.4 |
90 |
2900 |
26 |
11 |
CWB50-45 |
9 |
45 |
2900 |
30 |
7.5 |
CWB65-50 |
14.4 |
50 |
2900 |
35 |
15 |
注：过流部件材质分别有304、304L、316、316L,可按客户要求定制非标准磁力旋涡泵。 |
|||||
故障原因及排除方法
故障形式 |
产生原因 |
排除方法 |
泵不出水 |
1.水泵反转 2.进水管道漏气 3.泵腔蓄水太少 4.电压太高,启动时联轴器打滑 5.吸程太高 |
1.改变电机接线 2.杜绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 |
流量不足 |
1.吸人管径太小 2.流道阻塞 3.扬程过高 4.转速太低 |
1.调换进水管 2.清洗流道 3.开大出水阀 4.恢复额定转速 |
扬程过低 |
1.流量过大 2.转速太低 |
1.关小出水阀 2.恢复额定转速 |
噪音太大 |
1.轴严重磨损 2.轴套严重磨损 3.驱动磁钢杯与隔离套接触 |
1.更换泵轴 2.更换轴套 3.拆除泵头重新组装 |
漏液 |
密封圈损坏 | 更换密封圈 |
