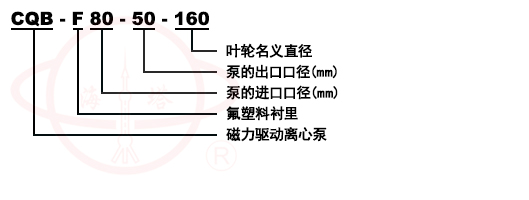

型号意义
产品简介
CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品。并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶练、汽车制造中的酸洗等领域。
CQB-F衬氟塑料磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,帮泵体足以承托管道的重量,使用保养及为方便。
产品特点
采用磁力传动原理,无泄漏输送腐蚀性介质。
产品用途
CQB-F衬氟塑料磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。

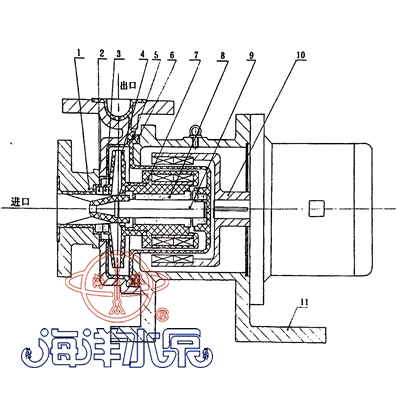

结构示意图
 |
序号 |
名称 |
材料 |
|||
1 |
泵体 |
铸铁.聚偏二氟乙烯 |
||||
2 |
静环 |
99.5%氧化铝陶瓷 |
||||
3 |
动环 |
填充聚四氟乙烯 |
||||
4 |
叶轮 |
聚偏二氟乙烯 |
||||
5 |
密封垫 |
氟橡胶 |
||||
6 |
隔离套 |
聚偏二氟乙烯 |
||||
7 |
内磁钢总成 |
聚偏二氟乙烯 |
||||
8 |
轴套 |
碳化硅陶瓷 |
||||
9 |
泵轴 |
碳化硅陶瓷 |
||||
10 |
外磁钢总成 |
组合体 |
||||
11 |
联接体 |
铸铁 |
||||
性能参数
型号 |
口径 |
流量 |
扬程 |
必需蚀余量(NPSH) |
电机功率 |
转速 |
效率 |
电压 |
|
进品 |
出品 |
(m3/h) |
(M) |
(M) |
(kw) |
(r/min) |
(%) |
380 |
|
CQB16-12-80F |
16 |
12 |
1.8 |
8 |
6.0 |
0.12 |
2900 |
220/380 |
|
CQB20-14-100F |
20 |
14 |
3 |
12 |
6.0 |
0.37 |
2900 |
220/380 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5.0 |
0.75 |
2900 |
35 |
380 |
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6.0 |
0.75 |
2900 |
45 |
380 |
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5.0 |
1.5 |
2900 |
42 |
380 |
CQB50-40-125F |
50 |
40 |
6.3 |
20 |
3.5 |
2.2 |
2900 |
50 |
380 |
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
46 |
380 |
CQB65-50-125F |
65 |
50 |
12.5 |
20 |
4.0 |
3 |
2900 |
58 |
380 |
CQB65-50-160F |
65 |
50 |
25 |
32 |
4.0 |
4 |
2900 |
56 |
380 |
CQB80-65-125F |
80 |
65 |
50 |
20 |
4.0 |
7.5 |
2900 |
66 |
380 |
CQB80-65-160F |
80 |
65 |
50 |
32 |
4.0 |
11 |
2900 |
64 |
380 |
CQB100-80-125F |
100 |
80 |
100 |
20 |
4.0 |
15 |
2900 |
72 |
380 |
CQB100-80-160F |
100 |
80 |
100 |
32 |
4.0 |
18.5 |
2900 |
70 |
380 |
安装和使用说明
一、CQB-F衬氟塑料磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.
注意事项
一、因CQB-F衬氟塑料磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、CQB-F衬氟塑料磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
故障和排除方法
故障形式 |
产生原因 |
排除方法 |
||||||||||||
泵不出水 |
|
|
||||||||||||
流量不足 |
|
|
||||||||||||
扬程过低 |
|
|
||||||||||||
噪音太大 |
|
|
||||||||||||
漏液 |
|
|
