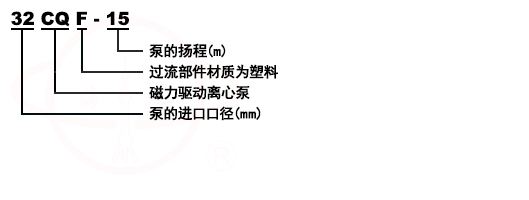

型号意义
产品简介
CQF氟塑料磁力耐腐蚀泵过流部分采用增强聚丙烯注塑成型,提高了泵的耐腐蚀等级与使用范围,能耐大多数的有机和无机酸,碱和盐。也适合于在室外大气中暴露。对应力腐蚀破裂的抗蚀性良好。
无泄漏输送腐蚀性介质的理想泵型。
结构示意图
 |
序号 |
名称 |
序号 |
名称 |
1 |
轴套 |
6 |
动环 |
|
2 |
内磁钢总成 |
7 |
泵轴 |
|
3 |
隔离套 |
8 |
静环 |
|
4 |
外磁刚总成 |
9 |
止推环 |
|
5 |
泵壳 |
10 |
联接架 |
性能参数
型 号 |
口径(mm) |
流量 (m3/h) |
扬程 (m) |
汽蚀余量 (npsh)r(m) |
电机功率 (kw) |
转速 (r/min) |
电源电压 (v) |
|
进口 |
出口 |
|||||||
10CQF-3 |
10 |
8 |
0.9 |
3 |
7.8 |
0.010 |
2900 |
220 |
14CQF-5 |
14 |
10 |
1.2 |
5 |
7.0 |
0.12 |
2900 |
220/380 |
16CQF-8 |
16 |
10 |
1.8 |
8 |
6.0 |
0.18 |
2900 |
220/380 |
20CQF-12 |
20 |
15 |
2.5 |
12 |
6.0 |
0.37 |
2900 |
220/380 |
25CQF-15 |
25 |
20 |
5.4 |
15 |
5.0 |
1.1 |
2900 |
380 |
32CQF-15 |
32 |
25 |
6.5 |
15 |
6.0 |
1.1 |
2900 |
380 |
32CQF-25 |
32 |
25 |
4.8 |
25 |
5.5 |
1.1 |
2900 |
380 |
40CQF-20 |
40 |
32 |
10.8 |
20 |
3.5 |
2.2 |
2900 |
380 |
50CQF-25 |
50 |
40 |
12.5 |
25 |
3.5 |
3.0 |
2900 |
380 |
50CQF-32 |
50 |
40 |
12.5 |
32 |
3.5 |
4 |
2900 |
380 |
65CQF-32 |
65 |
50 |
25 |
32 |
4.0 |
7.5 |
2900 |
380 |
安装和使用说明
一、CQF氟塑料磁力耐腐蚀泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.
注意事项
一、因CQF氟塑料磁力耐腐蚀泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、CQF氟塑料磁力耐腐蚀泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
故障和排除方法
故障形式 |
产生原因 |
排除方法 |
||||||||||||
泵不出水 |
|
|
||||||||||||
流量不足 |
|
|
||||||||||||
扬程过低 |
|
|
||||||||||||
噪音太大 |
|
|
||||||||||||
漏液 |
|
|
