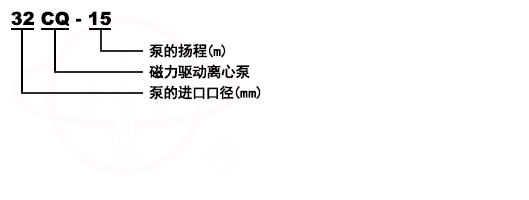

型号意义

产品简介
CQ不锈钢磁力泵(简称磁力泵),是应用现代磁学原理。采用内外磁钢推拉传递,磁路中间用隔离套将液体封闭在隔离套内,以静密封代动密封。彻底解决了其它泵机械密封无法避免的跑,冒,滴漏之弊病。该磁力泵是我厂技术人员参考了大量相关资料。按照国标JJB/T774295标准生产。
CQ不锈钢磁力泵具有结构简单、外型美观、体积小、噪音低、运转可靠、使用维修方便等优点。按材质分为不锈钢和工程塑料两大类。是一种广泛的无泄漏泵。

产品特点
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造,加上无泄漏密封结构设计,确保化学流体的安全输送。
泵的高效率达到50-55%,泵的设计过程是充分考虑了节能。
结构简单,主要部件模块化,以便于简便快速成的拆卸和检查。易损件可单独更换。

产品用途
CQ不锈钢磁力泵选用耐腐蚀,高强度的不锈钢,工程塑料氮化硅陶瓷等材料制造。适用于石油、化工、制药、电镀、环保、食品、水处理科研机构、国防工业等单位抽送酸、碱、油类、毒液稀有贵重液、挥发性液体、以及循环水设备配套。特别适合易漏、易燃、易爆液体的抽送,选用此泵更为理想。
CQ不锈钢磁力泵具有结构简单、外形美观、体积小、噪音低、运转平稳使用维修方便等优点。按材质分为不锈钢和工程塑料两大类。塑料类零部件均为注塑成型,因而生产效率高,加工成本低,产品极具价格竞争优势是一种广泛的无泄漏泵。

结构示意图

	1、泵壳	2、叶轮	3、隔板	4、泵轴	5、磁内转子
	6、隔离套	7、动环	8、轴承	9、静环	10、密封圈

性能参数

安装和使用说明
一、磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

注意事项
一、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

故障和排除方法
