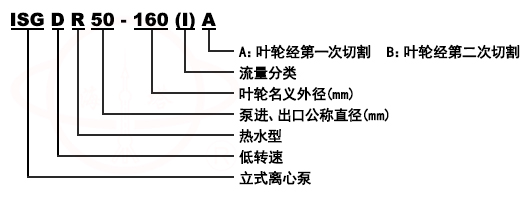

型号意义
产品简介
YG防爆管道油泵根据IS单级单吸离心泵与管道泵之性能参数,参照ISO2858和的国家管道泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵油泵等,是目前国家标准定型推广产品。
产品特点
1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
产品用途
1、YG管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。
使用条件
1、 吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
结构示意图
序号 |
名称 |
序号 |
名称 |
|
1 |
泵体 |
6 |
泵盖 |
|
2 |
叶轮 |
7 |
机械密封 |
|
3 |
叶轮螺母 |
8 |
挡水圈 |
|
4 |
放气阀 |
9 |
电机 |
|
5 |
螺塞 |
性能参数
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
20-110 |
20 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2800 |
0.37 |
2.3 |
25 |
20-160 |
20 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 |
0.75 |
2.3 |
29 |
25-110 |
25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 |
0.55 |
2.3 |
26 |
25-125 |
25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 |
0.75 |
2.3 |
28 |
25-125A |
25 |
2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 |
2900 |
0.55 |
2.3 |
27 |
25-160 |
25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 |
1.5 |
2.3 |
39 |
25-160A |
25 |
2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 |
2900 |
1.1 |
2.3 |
34 |
32-100 |
32 |
3.5
5 6.5 |
0.97 0.39 1.8 |
13.2 12.5 11.3 |
40 44 42 |
2900 |
0.75 |
2.3 |
28 |
32-125 |
32 |
3.5 5 6.5 |
0.97 0.39 1.8 |
22 20 18 |
40 44 42 |
2900 |
0.75 |
2.3 |
28 |
32-125A |
32 |
3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 |
2900 |
0.75 |
2.3 |
28 |
32-160 |
32 |
3.5 5 6.5 |
0.97 0.39 1.8 |
33.2 32 30.2 |
48 54 53 |
2900 |
1.5 |
2.0 |
39 |
32-160A |
32 |
3.1 4.5 5.8 |
0.86 1.25 1.61 |
29 28 26.3 |
48 54 53 |
2900 |
1.1 |
2.0 |
39 |
32-200 |
32 |
3.5 5 6.5 |
0.97 0.39 1.8 |
50.5 50 48 |
34 40 42 |
2900 |
3 |
2.0 |
77 |
32-200A |
32 |
2.8 4 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 |
2.2 |
2.0 |
74 |
32-100(I) |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 |
0.75 |
2.0 |
32 |
32-100(I)A |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 |
0.75 |
2.0 |
32 |
32-125(I) |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
22 20 18 |
48 54 53 |
2900 |
1.1 |
2.3 |
34 |
32-125(I)A |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
17.6 16 14.4 |
40 45 41 |
2900 |
0.75 |
2.3 |
33 |
32-160(I) |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 |
2.2 |
2.0 |
47 |
32-160(I)A |
32 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
29 28 26.3 |
34 39 39 |
2900 |
1.5 |
2.3 |
43 |
32-160(I)B |
32 |
3.8 5.5 7.2 |
1.06 1.53 2.0 |
25.5 24 22.5 |
34 38 37 |
2900 |
1.1 |
2.3 |
38 |
32-200(I) |
32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 |
4 |
2.0 |
43 |
32-200(I)A |
32 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
45 44 42 |
26 31 30 |
2900 |
3 |
2.3 |
62 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 |
0.55 |
2.3 |
32 |
40-100A |
40 |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 |
2900 |
0.37 |
2.3 |
32 |
40-125 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 |
1.1 |
2.3 |
34 |
40-125A |
40 |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
40 45 41 |
2900 |
0.75 |
2.3 |
33 |
40-160 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
33 32 30 |
35 40 40 |
2900 |
2.2 |
2.3 |
47 |
40-160A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
29 28 26.3 |
34 39 39 |
2900 |
1.5 |
2.3 |
43 |
40-160B |
40 |
3.8 5.5 7.2 |
1.06 1.53 2.0 |
25.5 24 22.5 |
34 38 37 |
2900 |
1.1 |
2.3 |
38 |
40-200 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
51 50 48 |
26 33 32 |
2900 |
4 |
2.3 |
74 |
40-200A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
45 44 42 |
26 31 30 |
2900 |
3 |
2.3 |
62 |
40-200B |
40 |
3.7 5.3 7.0 |
1.03 1.47 1.94 |
38 36 34.5 |
29 |
2900 |
2.2 |
2.3 |
52 |
40-250 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 74 |
24 28 28 |
2900 |
7.5 |
2.3 |
105 |
40-250A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
72 70 65 |
24 28 27 |
2900 |
5.5 |
2.3 |
98 |
40-250B |
40 |
3.8 5.5 7.0 |
1.06 1.53 1.94 |
61.5 60 56 |
23 27 26 |
2900 |
4 |
2.3 |
77 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.2 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
34 |
40-100(I)A |
40 |
8 11 14.5 |
2.22 3.05 4.03 |
10.6 10 9 |
60 |
2900 |
0.75 |
2.3 |
32 |
40-125(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.2 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
38 |
40-125(I)A |
40 |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
33 |
40-160(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3 |
2.3 |
56 |
40-160(I)A |
40 |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
47 |
40-160(I)B |
40 |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
50 |
2900 |
1.5 |
2.3 |
43 |
40-200(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
51.2 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
85 |
40-200(I)A |
40 |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.0 44 42 |
37 45 45 |
2900 |
4 |
2.3 |
75 |
40-200(I)B |
40 |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
44 |
2900 |
3 |
2.3 |
63 |
40-250(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
81.2 80 77.5 |
31 38 40 |
2900 |
11 |
2.3 |
145 |
40-250(I)A |
40 |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.0 70 68 |
38 |
2900 |
7.5 |
2.3 |
95 |
40-250(I)B |
40 |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.4 60 58 |
37 |
2900 |
7.5 |
2.3 |
94 |
40-250(I)C |
40 |
7.1 10.0 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
36 |
2900 |
5.5 |
2.3 |
88 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
36 |
50-100A |
50 |
8 11 14.5 |
2.22 3.05 4.03 |
11 10 9 |
60 |
2900 |
0.75 |
2.3 |
35 |
50-125 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.5 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
43 |
50-125A |
50 |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
38 |
50-160 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3 |
2.3 |
59 |
50-160A |
50 |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
51 |
50-160B |
50 |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
50 |
2900 |
1.5 |
2.3 |
47 |
50-200 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
52 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
101 |
50-200A |
50 |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.8 44 42 |
37 45 45 |
2900 |
4 |
2.3 |
80 |
50-200B |
50 |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
44 |
2900 |
3 |
2.3 |
68 |
50-250 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 77.5 |
29 38 40 |
2900 |
11 |
2.3 |
160 |
50-250A |
50 |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.5 70 68 |
38 |
2900 |
7.5 |
2.3 |
115 |
50-250B |
50 |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.4 60 58 |
37 |
2900 |
7.5 |
2.3 |
114 |
50-250C |
50 |
7.1 10.0 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
36 |
2900 |
5.5 |
2.3 |
108 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
41 |
50-100(I)A |
50 |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 |
1.1 |
2.5 |
36 |
50-125(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 |
3 |
2.5 |
56 |
50-125(I)A |
50 |
15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 13.6 |
58 66 65 |
2900 |
2.2 |
2.5 |
48 |
50-160(I) |
50 |
17.5 25 32.5 |
4.68 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 |
4 |
2.5 |
72 |
50-160(I)A |
50 |
16.4 23.4 30.4 |
4.56 6.5 8.44 |
30 28 24 |
54 62 59 |
2900 |
4 |
2.5 |
71 |
50-160(I)B |
50 |
15.0 21.6 28 |
4.17 6.0 7.78 |
26 24 20.6 |
58 |
2900 |
3 |
2.5 |
59 |
50-200(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
108 |
50-200(I)A |
50 |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
107 |
50-200(I)B |
50 |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40 38 34.5 |
55 |
2900 |
5.5 |
2.5 |
100 |
50-250(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15 |
2.5 |
175 |
50-250(I)A |
50 |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 |
11 |
2.5 |
165 |
50-250(I)B |
50 |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 57.4 |
38 49 54 |
2900 |
11 |
2.5 |
165 |
50-315(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
128 125 122 |
30 40 44 |
2900 |
30 |
2.5 |
310 |
50-315(I)A |
50 |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
30 40 44 |
2900 |
22 |
2.5 |
245 |
50-315(I)B |
50 |
15.7 22.5 29.2 |
4.36 6.25 8.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
215 |
50-315(I)C |
50 |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15 |
2.5 |
195 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
65-100 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
46 |
65-100A |
65 |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 |
1.1 |
2.5 |
41 |
65-125 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 |
3 |
2.5 |
58 |
65-125A |
65 |
15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 14.4 |
58 66 65 |
2900 |
2.2 |
2.5 |
49 |
65-160 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 |
4 |
2.5 |
75 |
65-160A |
65 |
16.4 23.4 30.4 |
4.56 6.5 8.44 |
30 28 24 |
54 62 59 |
2900 |
4 |
2.5 |
75 |
65-160B |
65 |
15.0 21.6 28 |
4.17 6.0 7.78 |
26 24 20.6 |
58 |
2900 |
3 |
2.5 |
63 |
65-200 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
107 |
65-200A |
65 |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
107 |
65-200B |
65 |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40 38 34.5 |
55 |
2900 |
5.5 |
2.5 |
100 |
65-250 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15 |
2.5 |
180 |
65-250A |
65 |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 |
11 |
2.5 |
170 |
65-250B |
65 |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 57.4 |
38 49 54 |
2900 |
11 |
2.5 |
170 |
65-315 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
127 125 122 |
32 40 44 |
2900 |
30 |
2.5 |
320 |
65-315A |
65 |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
32 40 44 |
2900 |
22 |
2.5 |
255 |
65-315B |
65 |
15.7 22.5 29.2 |
4.36 6.25 8.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
225 |
65-315C |
65 |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15 |
2.5 |
205 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
65-100(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3 |
3.0 |
63 |
65-100(I)A |
65 |
31.3 44.7 58 |
8.7 12.4 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
53 |
65-125(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
99 |
65-125(I)A |
65 |
31.3 44.7 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
66 71 69 |
2900 |
4 |
3.0 |
78 |
65-160(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)A |
65 |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 24 |
62 70 69 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)B |
65 |
30.3 43.3 56.3 |
8.4 12.0 15.6 |
26 24 21 |
69 |
2900 |
5.5 |
3.0 |
97 |
65-200(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
53.5 50 46 |
55 67 68 |
2900 |
15 |
3.0 |
176 |
65-200(I)A |
65 |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11 |
3.0 |
166 |
65-200(I)B |
65 |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
65 |
2900 |
7.5 |
3.0 |
114 |
65-250(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
83 80 72 |
52 59 60 |
2900 |
22 |
3.0 |
235 |
65-250(I)A |
65 |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 63 |
52 59 60 |
2900 |
18.5 |
3.0 |
205 |
65-250(I)B |
65 |
30 43.3 56 |
8.3 12.0 15.6 |
62 60 54 |
58 |
2900 |
15 |
3.0 |
180 |
65-315(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
128 125 121 |
44 54 57 |
2900 |
37 |
3.0 |
350 |
65-315(I)A |
65 |
32.5 46.5 60.5 |
9.0 12.9 16.8 |
112.6 110 106.4 |
43 54 57 |
2900 |
30 |
3.0 |
335 |
65-315(I)B |
65 |
31 44.5 58 |
8.6 12.4 16.1 |
102.5 100 98 |
53 |
2900 |
30 |
3.0 |
335 |
65-315(I)C |
65 |
29 41 53.6 |
8.1 11.4 14.9 |
87 85 83 |
51 |
2900 |
22 |
3.0 |
270 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100 |
80 |
35 50 65 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3 |
3.0 |
63 |
80-100A |
80 |
31.3 44.7 58 |
8.7 12.5 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
54 |
80-125 |
80 |
35 50 65 |
9.72 13.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
99 |
80-125A |
80 |
31.3 45 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
66 71 69 |
2900 |
4 |
3.0 |
79 |
80-160 |
80 |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
105 |
80-160A |
80 |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 24 |
62 70 69 |
2900 |
7.5 |
3.0 |
105 |
80-160B |
80 |
30.3 43.3 56.3 |
8.4 12.0 15.6 |
26 24 21 |
69 |
2900 |
5.5 |
3.0 |
98 |
80-200 |
80 |
35 50 65 |
9.72 13.9 18.1 |
53.5 50 46 |
55 67 68 |
2900 |
15 |
3.0 |
175 |
80-200A |
80 |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11 |
3.0 |
165 |
80-200B |
80 |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
65 |
2900 |
7.5 |
3.0 |
115 |
80-250 |
80 |
35 50 65 |
9.72 13.9 18.1 |
83 80 72 |
52 59 60 |
2900 |
22 |
3.0 |
240 |
80-250A |
80 |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 63 |
52 59 60 |
2900 |
18.5 |
3.0 |
210 |
80-250B |
80 |
30 43.3 56 |
8.3 12.0 15.6 |
62 60 54 |
58 |
2900 |
15 |
3.0 |
185 |
80-315 |
80 |
35 50 65 |
9.72 13.9 18.1 |
128 125 122 |
43 54 57 |
2900 |
37 |
3.0 |
355 |
80-315A |
80 |
32.5 46.5 60.5 |
9.0 12.9 16.8 |
112.6 110 107.4 |
43 54 57 |
2900 |
30 |
3.0 |
340 |
80-315B |
80 |
31 44.5 58 |
8.6 12.4 16.1 |
102.5 100 98 |
53 |
2900 |
30 |
3.0 |
340 |
80-315C |
80 |
29 41 53.6 |
8.1 11.4 14.9 |
98 85 83 |
51 |
2900 |
22 |
3.0 |
275 |
80-350 |
80 |
35 50 65 |
9.72 13.9 18.1 |
146 150 142 |
55 66 67 |
2900 |
55 |
3.0 |
570 |
80-350A |
80 |
31 44.5 58 |
8.6 12.4 16.1 |
138.4 142 134.8 |
65 |
2900 |
45 |
3.0 |
470 |
80-350B |
80 |
29 41 53.6 |
8.1 11.4 14.9 |
131.4 135 127.8 |
63 |
2900 |
37 |
3.0 |
440 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
108 |
80-100(I)A |
80 |
62.6 89 116 |
17.4 24.7 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4 |
4.5 |
87 |
80-125(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 65 |
2900 |
11 |
4.5 |
163 |
80-125(I)A |
80 |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 65 |
2900 |
7.5 |
4.5 |
113 |
80-160(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15 |
4.5 |
184 |
80-160(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11 |
4.5 |
174 |
80-160(I)B |
80 |
60.6 86.6 112.5 |
16.8 24.1 31.3 |
72 24 18 |
72 |
2900 |
11 |
4.5 |
174 |
80-200(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22 |
4.0 |
251 |
80-200(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
47.5 44 37 |
64 73 72 |
2900 |
18.5 |
4.0 |
220 |
80-200(I)B |
80 |
61 87 113 |
16.9 24.2 31.4 |
41 38 32 |
71 |
2900 |
15 |
4.0 |
198 |
80-250(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
2900 |
37 |
4.0 |
330 |
80-250(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30 |
4.0 |
315 |
80-250(I)B |
80 |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
66 |
2900 |
30 |
4.0 |
315 |
80-315(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75 |
4.0 |
675 |
80-315(I)A |
80 |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 103 |
55 66 67 |
2900 |
55 |
4.0 |
535 |
80-315(I)B |
80 |
63 90 117 |
17.5 25 32.5 |
106.6 101 92 |
65 |
2900 |
45 |
4.0 |
420 |
80-315(I)C |
80 |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37 |
4.0 |
366 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100 |
100 |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
113 |
100-100A |
100 |
62.6 89 116 |
17.4 47 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4 |
4.5 |
91 |
100-125 |
100 |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 65 |
2900 |
11 |
4.5 |
169 |
100-125A |
100 |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 63 |
2900 |
7.5 |
4.5 |
118 |
100-160 |
100 |
70 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15 |
4.5 |
191 |
100-160A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11 |
4.5 |
181 |
100-160B |
100 |
60.6 86.6 112.5 |
16.8 24.1 31.3 |
27 24 18 |
72 |
2900 |
11 |
4.5 |
181 |
100-200 |
100 |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22 |
4.0 |
245 |
100-200A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
47.5 44 37 |
64 73 72 |
2900 |
18.5 |
4.0 |
215 |
100-200B |
100 |
61 87 113 |
16.9 24.2 31.4 |
41 38 32 |
71 |
2900 |
15 |
4.0 |
193 |
100-250 |
100 |
70 100 130 |
19.4 27.8 36.1 |
37 80 68 |
62 69 68 |
2900 |
37 |
4.0 |
345 |
100-250A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30 |
4.0 |
330 |
100-250B |
100 |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
66 |
2900 |
30 |
4.0 |
330 |
100-315 |
100 |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75 |
4.0 |
689 |
100-315A |
100 |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 103 |
65 66 67 |
2900 |
55 |
4.0 |
549 |
100-315B |
100 |
63 90 117 |
17.5 25 32.5 |
106.6 101 92 |
65 |
2900 |
45 |
4.0 |
439 |
100-315C |
100 |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37 |
4.0 |
385 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
14 12.5 10 |
64 73 70 |
2900 |
11 |
4.5 |
115 |
100-125(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
24 20 14 |
62 74 69 |
2900 |
15 |
4.5 |
168 |
100-125(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
20 17 12 |
64 72 68 |
2900 |
11 |
4.5 |
168 |
100-160(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
36 32 27 |
69 79 75 |
2900 |
22 |
5.6 |
210 |
100-160(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
32 28 23.5 |
66 76 72 |
2900 |
18.5 |
5.0 |
210 |
100-200(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
53 50 45 |
69 79 78 |
2900 |
37 |
5.2 |
402 |
100-200(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
48 45 40 |
64 74 73 |
2900 |
30 |
4.5 |
395 |
100-200(I)B |
100 |
60 100 120 |
16.7 27.8 33.3 |
43 40 36 |
72 |
2900 |
22 |
4.5 |
360 |
100-250(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
83 80 72 |
65 77 74 |
2900 |
55 |
4.8 |
560 |
100-250(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
75 72 65 |
60 72 69 |
2900 |
45 |
4.5 |
420 |
100-250(I)B |
100 |
60 100 120 |
16.7 27.8 33.3 |
68 65 58 |
70 |
2900 |
37 |
4.5 |
400 |
100-350 |
100 |
60 100 120 |
16.7 27.8 33.3 |
153.6 150 142 |
72 57 74 |
2900 |
90 |
4.0 |
950 |
100-350A |
100 |
61 87 113 |
16.9 24.2 31.4 |
145.6 142 134 |
75 |
2900 |
75 |
4.0 |
830 |
100-350B |
100 |
58 82 107 |
16.1 22.8 29.7 |
138.6 135 127 |
75 |
2900 |
55 |
4.0 |
600 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
125-100 |
125 |
96 160 192 |
26.7 44.4 53.3 |
13 12.5 12 |
82 |
2900 |
11 |
4.0 |
180 |
125-100A |
125 |
86 143 172 |
23.9 39.7 47.8 |
10.4 10 9.6 |
77 |
2900 |
7.5 |
4.0 |
125 |
125-125 |
125 |
96 160 192 |
26.7 44.4 53.3 |
22.6 20 17 |
80 |
2900 |
15 |
4.0 |
220 |
125-125A |
125 |
86 143 172 |
23.9 39.7 47.8 |
18 16 13.6 |
77 |
2900 |
11 |
4.0 |
210 |
125-160 |
125 |
96 160 192 |
26.7 44.4 53.3 |
36 32 28 |
78 |
2900 |
22 |
4.0 |
265 |
125-160A |
125 |
90 150 180 |
25 41.7 50 |
31.5 28 24.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
125-160B |
125 |
83 138 166 |
21.7 38.3 46.1 |
27 24 21 |
73 |
2900 |
15 |
4.0 |
215 |
125-200 |
125 |
96 160 192 |
26.7 44.4 53.3 |
55 50 46 |
77 |
2900 |
37 |
5.5 |
395 |
125-200A |
125 |
90 150 180 |
25 41.7 50 |
48.4 44 40.5 |
76 |
2900 |
30 |
5.5 |
380 |
125-200B |
125 |
83 138 166 |
21.7 38.3 46.1 |
41.3 37.5 34.5 |
75 |
2900 |
22 |
5.5 |
320 |
125-250 |
125 |
96 160 192 |
26.7 44.4 53.3 |
87 80 73 |
75 |
2900 |
55 |
5.0 |
580 |
125-250A |
125 |
90 150 180 |
25 41.7 50 |
76 70 84 |
74 |
2900 |
45 |
5.5 |
490 |
125-250B |
125 |
83 138 166 |
21.7 38.3 46.1 |
65 60 55 |
73 |
2900 |
37 |
5.5 |
430 |
125-315 |
125 |
96 160 192 |
26.7 44.7 53.3 |
133 125 119 |
70 |
2900 |
90 |
5.0 |
790 |
125-315A |
125 |
90 150 180 |
25 41.7 50 |
117 110 104.6 |
70 |
2900 |
75 |
5.0 |
710 |
125-315B |
125 |
86 143 172 |
23.9 39.7 47.8 |
106.4 100 95.2 |
69 |
2900 |
75 |
5.0 |
705 |
125-315C |
125 |
80.5 134 161 |
22.4 37.2 44.7 |
96 88 86 |
67 |
2900 |
55 |
5.0 |
585 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
150-125 |
150 |
96 160 192 |
26.7 44.4 53.3 |
22.6 24 17 |
66 76 76 |
2900 |
11 |
4.0 |
210 |
150-125A |
150 |
90 150 180 |
25 41.7 50 |
18 16 13.6 |
77 |
2900 |
7.5 |
4.0 |
130 |
150-160 |
150 |
96 160 192 |
26.7 44.4 53.3 |
36 32 27 |
75 |
2900 |
22 |
4.0 |
270 |
150-160A |
150 |
90 150 180 |
25 41.7 50 |
32 28 23.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
150-160B |
150 |
84 140 168 |
23.3 39 46.7 |
27 24 21 |
73 |
2900 |
15 |
4.0 |
220 |
150-200 |
150 |
96 160 192 |
26.7 44.4 53.3 |
55 50 46 |
77 |
2900 |
37 |
5.5 |
395 |
150-200A |
150 |
90 150 180 |
25 41.7 50 |
48.4 44 40.5 |
76 |
2900 |
30 |
5.5 |
380 |
150-200B |
150 |
84 140 168 |
23.3 39 46.7 |
41 38 34 |
75 |
2900 |
22 |
4.0 |
275 |
150-250 |
150 |
140 200 260 |
38.9 55.6 72.2 |
87 80 73 |
75 |
2900 |
75 |
5.0 |
630 |
150-250A |
150 |
131 187 243 |
36.4 51.9 67.5 |
76 70 84 |
74 |
2900 |
55 |
5.5 |
530 |
150-250B |
150 |
121 173 225 |
33.5 48.1 62.5 |
65 60 55 |
73 |
2900 |
45 |
5.5 |
480 |
150-315 |
150 |
140 200 260 |
38.9 55.6 72.2 |
133 125 119 |
70 |
2900 |
110 |
5.0 |
1080 |
150-315A |
150 |
131 187 243 |
36.4 51.9 67.5 |
117 110 104.6 |
70 |
2900 |
90 |
5.0 |
820 |
150-315B |
150 |
121 173 225 |
33.5 48.1 62.5 |
106.4 100 95.2 |
69 |
2900 |
75 |
5.0 |
770 |
150-315C |
150 |
112 160 208 |
31.3 44.4 57.8 |
96 88 86 |
67 |
2900 |
55 |
5.0 |
640 |
150-350 |
150 |
96 160 192 |
26.7 44.4 53.3 |
153.6 150 142.8 |
80 |
2900 |
110 |
5.5 |
970 |
150-350A |
150 |
90 150 180 |
25 41.7 50 |
145.6 142 134.8 |
70 |
2900 |
90 |
5.2 |
790 |
150-350B |
150 |
84 140 168 |
23.3 39 46.7 |
138.6 135 127.8 |
65 76 74 |
2900 |
75 |
5.5 |
705 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
附件安装方法
一、硬性联接
|
|
二、柔性联接
|
|
易损件(机械密封及轴承)
电机功率 |
轴 承 |
机械密封 |
0.18KW、0.12KW |
201 |
104-12 |
0.25KW、0.37KW |
202 |
104-14 |
0.55KW、0.75KW、1.1KW-2 |
204 |
109-18 |
1.1KW-4、 1.5KW、2.2KW-2 |
205 |
109-20 |
2.2KW-4、3KW |
206 |
109-25 |
4KW | 306 |
109-25 |
5.5KW、7.5KW-2、7.5KW-4 | 308 |
109-25 |
11KW、15KW、 18.5KW-2、22KW-2 |
309 |
109-35 |
18.5KW-4、22KW-4 |
311 |
109-45 |
30KW、37KW-2 | 312 |
109-45 |
37KW-4、45KW | 313 |
109-45 |
55KW、75KW-2、90KW-2 | 314 |
109-55 |
管路损耗参考表
管径mm |
流量(L/S) |
|||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
|||||||||||||||||||
25 |
3.2 |
13 |
||||||||||||||||||||||
38 |
3.5 |
14 |
15 |
15 |
20 |
|||||||||||||||||||
50 |
0.8 |
3.1 |
13 |
29 |
25 |
30 |
||||||||||||||||||
65 |
0.8 |
3.2 |
7.1 |
13 |
20 |
40 |
50 |
|||||||||||||||||
75 |
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
60 |
70 |
||||||||||||||||
100 |
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19. |
80 |
90 |
||||||||||||||
125 |
0.2 |
0.4 |
0.6 |
1.3 |
2.7 |
4.1 |
5.9 |
10. |
100 |
110 |
||||||||||||||
150 |
0.1 |
0.2 |
0.5 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
120 |
130 |
|||||||||||||
175 |
0.1 |
0.2 |
0.5 |
0.7 |
1.0 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
140 |
160 |
|||||||||||
200 |
0.1 |
0.2 |
0.3 |
0.5 |
0.9 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
180 |
200 |
|||||||||
250 |
0.1 |
0.1 |
0.2 |
0.3 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
5.2 |
||||||||
300 |
0.1 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
阀及弯管折合直管长度
种类 |
折合直管直径倍数 |
备注 |
全开闸阀 |
12 |
未畅开加倍 |
标准弯管 |
25 |
|
逆止阀 |
100 |
|
底阀 |
100 |
部分堵塞加倍 |
一定管路直么之流量限制
|
|
故障原因及排除方法
故障现象 |
可能产生的原因 |
排除方法 |
1、水泵不出水 |
a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体,泵腔内有空气。 e、进口供水不足,吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。 |
a、检查,去除阻塞物 b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。 |
2、水泵流量不足 |
a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损 |
a、先按1.排除 b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。 |
3、功率过大 |
a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。 |
a、调节流量关小出口阀门。 b、降低 c、更换叶轮 |
4、杂音振动 |
a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、 电机超载发热运行。 |
a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。 |
5、电机发热 |
a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。 |
a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。 |
6、水泵漏水 |
a、机械密封磨损。 b、水泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。 |
a、更换。 b、焊补或更换。 c、修整。 d、坚固。 |
