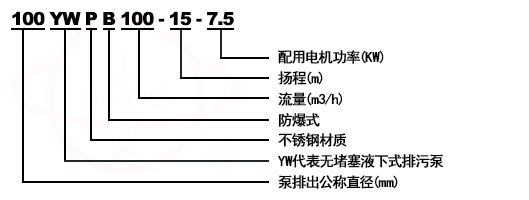

型号意义
产品简介
YW无堵塞排污液下泵是通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。
产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
产品用途
YW无堵塞排污液下泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
工作条件
A、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
B、介质温度不超过60℃,介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。
注：用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

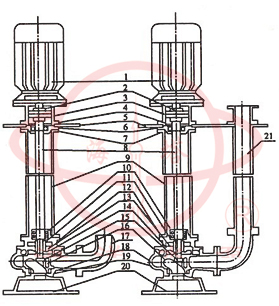

结构示意图
 |
序号 |
名称 |
序号 |
名称 |
1 |
电机 | 12 |
油室 | |
2 |
联轴器 | 13 |
油封 | |
3 |
联接端盖 | 14 |
泵盖 | |
4 |
轴承压盖 | 15 |
叶轮螺母 | |
5 |
安装平盘 | 16 |
叶轮 | |
6 |
轴承座 | 17 |
出水弯管 | |
7 |
轴承 | 18 |
泵体 | |
8 |
加长轴 | 19 |
耐磨体 | |
9 |
支撑管 | 20 |
底座 | |
10 |
轴承 | 21 |
出液管 | |
11 |
机械密封 |
性能参数
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
25-7-8-0.55 |
25 |
7 |
8 |
2900 |
0.55 |
45 |
25-8-22-1.1 |
25 |
8 |
22 |
2900 |
1.1 |
45 |
32-8-12-0.75 |
32 |
8 |
12 |
2900 |
0.75 |
48 |
32-12-15-1.1 |
32 |
12 |
15 |
2900 |
1.1 |
45 |
40-15-15-1.5 |
40 |
15 |
15 |
2900 |
1.5 |
48 |
40-15-30-2.2 |
40 |
15 |
30 |
2900 |
2.2 |
54 |
50-20-7-0.75 |
50 |
20 |
7 |
2900 |
0.75 |
51 |
50-10-10-0.75 |
50 |
10 |
10 |
2900 |
0.75 |
52 |
50-20-15-1.5 |
50 |
20 |
15 |
290 |
1.5 |
53 |
50-15-25-2.2 |
50 |
15 |
25 |
2900 |
2.2 |
54 |
50-18-30-3 |
50 |
18 |
30 |
2900 |
3 |
55 |
50-40-15-4 |
50 |
40 |
15 |
2900 |
4 |
55 |
50-25-32-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
55 |
50-20-40-7.5 |
50 |
50 |
20 |
2900 |
7.5 |
58 |
65-25-15-2.2 |
65 |
25 |
15 |
2900 |
2.2 |
50 |
65-37-13-3 |
65 |
37 |
13 |
2900 |
3 |
57 |
65-25-30-4 |
65 |
25 |
30 |
2900 |
4 |
61 |
65-30-40-7.5 |
65 |
30 |
40 |
2900 |
7.5 |
56 |
65-35-50-11 |
65 |
35 |
50 |
2900 |
11 |
45 |
65-35-60-15 |
65 |
35 |
60 |
2900 |
15 |
65 |
80-40-7-2.2 |
80 |
40 |
7 |
1450 |
2.2 |
59 |
80-43-13-3 |
80 |
43 |
13 |
2900 |
3 |
70 |
80-40-15-4 |
80 |
40 |
15 |
2900 |
4 |
61 |
80-60-13-5.5 |
80 |
60 |
13 |
2900 |
5.5 |
67 |
80-65-25-7.5 |
80 |
65 |
25 |
2900 |
7.5 |
63 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
100-80-10-4 |
100 |
100 |
10 |
1450 |
4 |
65 |
100-100-15-7.5 |
100 |
100 |
15 |
1450 |
7.5 |
68 |
100-80-20-7.5 |
100 |
80 |
20 |
1450 |
7.5 |
65 |
100-100-25-11 |
100 |
100 |
25 |
1450 |
11 |
70 |
100-100-30-15 |
100 |
100 |
30 |
1450 |
15 |
65 |
100-100-35-18.5 |
100 |
100 |
35 |
1450 |
18.5 |
68 |
125-130-15-11 |
125 |
130 |
15 |
1450 |
11 |
72 |
125-130-20-15 |
125 |
130 |
20 |
1450 |
15 |
75 |
150-145-9-7.5 |
150 |
145 |
9 |
1450 |
7.5 |
76 |
150-180-15-15 |
150 |
180 |
15 |
1450 |
15 |
69 |
150-180-20-18.5 |
150 |
180 |
20 |
1450 |
18.5 |
72 |
150-180-25-22 |
150 |
180 |
25 |
1450 |
22 |
78 |
150-130-30-22 |
150 |
130 |
30 |
1450 |
22 |
78 |
150-180-30-30 |
150 |
180 |
30 |
1450 |
30 |
78 |
150-200-30-37 |
150 |
200 |
30 |
1450 |
37 |
73 |
200-300-7-11 |
200 |
300 |
7 |
980 |
11 |
66 |
200-250-11-15 |
200 |
250 |
11 |
1450 |
15 |
64 |
200-250-15-18.5 |
200 |
250 |
15 |
1450 |
18.5 |
73 |
200-400-10-22 |
200 |
400 |
10 |
1450 |
22 |
75 |
200-400-13-30 |
200 |
400 |
13 |
14501 |
30 |
76 |
200-300-15-22 |
200 |
300 |
15 |
1450 |
22 |
76 |
200-250-22-30 |
200 |
250 |
22 |
1450 |
30 |
71 |
200-350-25-37 |
200 |
350 |
25 |
1450 |
37 |
71 |
200-400-30-45 |
200 |
400 |
30 |
1450 |
45 |
74 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
250-600-9-30 |
250 |
600 |
9 |
980 |
30 |
78 |
250-600-12-37 |
250 |
600 |
12 |
1450 |
37 |
76 |
250-600-15-45 |
250 |
600 |
15 |
1450 |
45 |
73 |
250-600-20-55 |
250 |
600 |
20 |
1450 |
55 |
73 |
250-600-25-75 |
250 |
600 |
25 |
1450 |
75 |
71 |
300-800-12-45 |
300 |
800 |
12 |
980 |
45 |
74 |
300-480-15-45 |
300 |
480 |
15 |
1450 |
45 |
66 |
300-800-15-55 |
300 |
800 |
15 |
1450 |
55 |
73 |
300-600-20-55 |
300 |
600 |
20 |
1450 |
55 |
73 |
300-800-20-75 |
300 |
800 |
20 |
1450 |
75 |
75 |
300-950-20-90 |
300 |
950 |
20 |
1450 |
90 |
76 |
300-1000-25-110 |
300 |
1000 |
25 |
1450 |
110 |
76 |
300-1100-10-55 |
300 |
1100 |
10 |
1450 |
55 |
73 |
350-1500-15-90 |
350 |
1500 |
15 |
740 |
90 |
87 |
350-1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
85 |
350-1100-28-132 |
350 |
1100 |
28 |
980 |
132 |
84 |
350-1000-36-160 |
350 |
1000 |
36 |
980 |
160 |
84 |
400-1760-7.5-55 |
400 |
1760 |
7.5 |
980 |
55 |
83 |
400-1500-10-75 |
400 |
1500 |
10 |
980 |
75 |
86 |
400-2000-13-110 |
400 |
2000 |
13 |
980 |
110 |
84 |
400-2000-15-132 |
400 |
2000 |
15 |
980 |
132 |
83 |
400-1700-22-160 |
400 |
1700 |
22 |
980 |
160 |
83 |
400-1500-26-160 |
400 |
1500 |
26 |
980 |
160 |
84 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
400-1800-32-250 |
400 |
1800 |
32 |
980 |
250 |
82 |
500-2500-10-110 |
500 |
2500 |
10 |
740 |
110 |
85 |
500-2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
84 |
500-2400-22-220 |
500 |
2400 |
22 |
740 |
220 |
85 |
500-2650-24-250 |
500 |
2650 |
24 |
740 |
250 |
85 |
故障分析及其排除方法
故障现象 |
原因分析 |
排除方法 |
流量不足或不出水 |
1、叶轮旋转错误 2、阀门是否打开和完好 3、管道叶轮被堵 4、扬程过高 5、抽送介质密度较大 6、密封圈损坏 |
1、调整叶轮旋转方向 2、检查、维修、排除 3、清理杂物 4、改泵或降低扬程 5、用水冲稀降低浓度 6、更换 |
运行不稳定 |
1、叶轮不平衡 2、轴承损坏 |
1、送制造厂调换或校正 2、更换 |
泵不能启动 |
1、缺相 2、叶轮卡住 3、定子绕组烧坏 |
1、检查电器及线路,进行修复 2、排除杂物 3、修理、更换绕组 |
电流过大 |
1、工作电压低 2、管道、叶轮受阻 3、抽送液体的高度或粘度较高使 4、使用扬程过低 |
1、调整工作电压 2、清理管道、叶轮堵物 3、改变密度或粘度 4、减少流量,提高扬程 |
压力不足 |
1、机械密封损坏或泄露 2、电缆线破损 |
1、更换 2、更换 |
