TSWA卧式清水低转速离心多级泵

相关新闻/ RELATED NEWS
详细介绍

型号意义

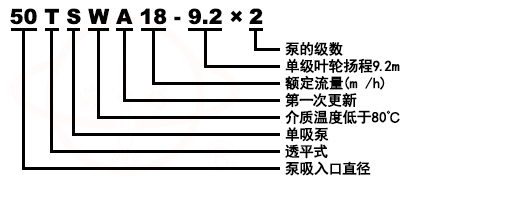

TSWA卧式清水低转速离心多级泵型号意义



产品简介
TSWA卧式清水低转速离心多级泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。
主要用于高压给水、高层建筑给水,也可用于厂矿给排水。
泵的流量从10~155 m3/h,扬程范围为15~300m,配套功率范围2.2~200kw,口径范围为50~150mm。
TSWA型介质使用温度不超过80℃。



产品特点
1、TSWA卧式清水低转速离心多级泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、TSWA卧式清水低转速离心多级泵的转子部件由两端的滚动轴承支撑,泵运行平稳;
3、TSWA卧式清水低转速离心多级泵的进口为水平方向,出口为垂直向上布置,简化管路;
4、TSWA卧式清水低转速离心多级泵的电机为卧式结构,便于维修。



产品用途
主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等,也可应用于厂矿给排水、远距离送水,各种设备配套使用以及各种生产工艺用水等。



使用条件
1、适于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
2、介质温度:-15℃~80℃;
3、工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
注如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。



结构说明
1、TSWA卧式清水低转速离心多级泵为多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;
2、TSWA卧式清水低转速离心多级泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
3、TSWA卧式清水低转速离心多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡 胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换;
6、TSWA卧式清水低转速离心多级泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。



结构示意图

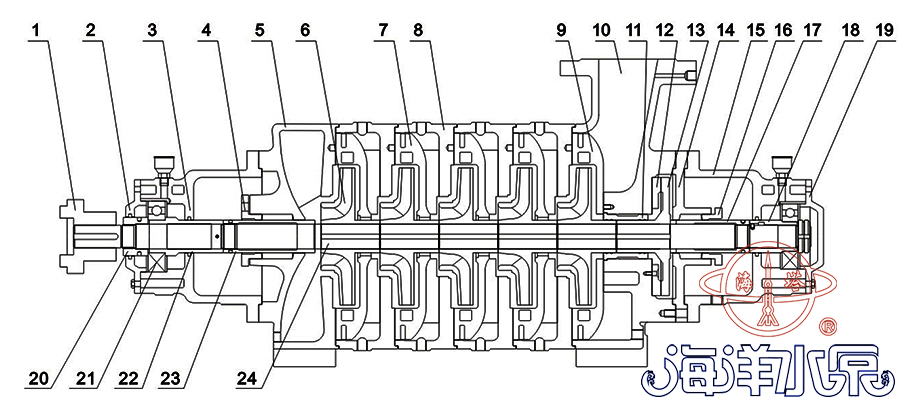

TSWA卧式清水低转速离心多级泵结构示意图
序号
名称
材料
序号
名称
材料
序号
名称
材料
序号
名称
材料
1
联轴器
HT200
7
导叶
HT200
13
平衡盘
HT200
19
右轴承压盖
HT200
2
左轴承压盖
HT200
8
中段
HT200
14
填料体
HT200
20
左轴承压盖
Q235
3
左轴承座
HT200
9
末导叶
HT200
15
右轴承座
HT200
21
轴承
锡青铜
4
左填料压盖
HT200
10
出水段
HT200
16
右填料压盖
HT200
22
左轴承衬套
Q235
5
进水段
HT200
11
平衡段
HT200
17
右填料轴套
Q235
23
左填料轴套
Q235
6
叶轮
HT200
12
平衡环
HT200
18
右轴承衬套
Q235
24
45或2Cr13



型谱图

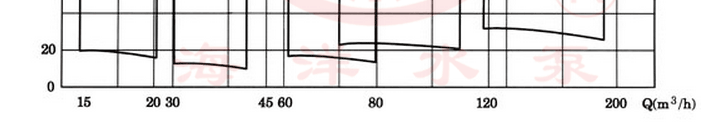

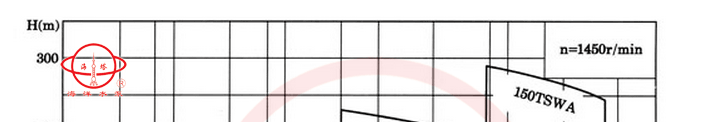

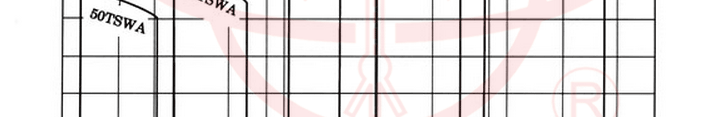

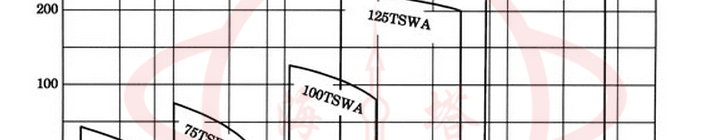

TSWA卧式清水低转速离心多级泵型谱图
TSWA卧式清水低转速离心多级泵型谱图
TSWA卧式清水低转速离心多级泵型谱图
TSWA卧式清水低转速离心多级泵型谱图



性能参数

型号
级数
流量
扬程
转速
功率(kw)
效率
允许吸上真空高度
汽蚀余量
重量
m3/h
L/S
m
r/min
轴功率
电机功率
%
m
m
kg
50TSWA18-9.2*2
2
18
5
18.4
1450
1.37
2.2
66
7.2
3.1
135
50TSWA18-9.2*3
3
18
5
27.6
1450
2.05
3
66
7.2
3.1
155
50TSWA18-9.2*4
4
18
5
36.8
1450
2.73
4
66
7.2
3.1
175
50TSWA18-9.2*5
5
18
5
46
1450
3.42
5.5
66
7.2
3.1
195
50TSWA18-9.2*6
6
18
5
55.2
1450
4.1
5.5
66
7.2
3.1
215
50TSWA18-9.2*7
7
18
5
64.4
1450
4.79
7.5
66
7.2
3.1
235
50TSWA18-9.2*8
8
18
5
73.6
1450
5.47
7.5
66
7.2
3.1
155
50TSWA18-9.2*9
9
18
5
82.8
1450
6.15
7.5
66
7.2
3.1
275
50TSWA18-9.2*10
10
18
5
92
1450
6.84
11
66
7.2
3.1
295
50TSWA18-9.2*11
11
18
5
101.2
1450
7.52
11
66
7.2
3.1
315
50TSWA18-9.2*12
12
18
5
110.4
1450
8.2
11
66
7.2
3.1
335
型号
级数
流量
扬程
转速
功率(kw)
效率
允许吸上真空高度
汽蚀余量
重量
m3/h
L/S
m
r/min
轴功率
电机功率
%
m
m
kg
75TSWA36-11.5*2
2
36
10
23
1450
3.22
5.5
70
7.2
3
75TSWA36-11.5*3
3
36
10
34.5
1450
4.83
7.5
70
7.2
3
75TSWA36-11.5*4
4
36
10
46
1450
6.45
11
70
7.2
3
75TSWA36-11.5*5
5
36
10
57.5
1450
8.06
11
70
7.2
3
75TSWA36-11.5*6
6
36
10
69
1450
9.67
15
70
7.2
3
75TSWA36-11.5*7
7
36
10
80.5
1450
11.28
15
70
7.2
3
75TSWA36-11.5*8
8
36
10
92.5
1450
12.89
18.5
70
7.2
3
75TSWA36-11.5*9
9
36
10
103.5
1450
14.5
18.5
70
7.2
3
75TSWA36-11.5*10
10
36
10
115
1450
16.12
22
70
7.2
3
75TSWA36-11.5*11
11
36
10
126.5
1450
17.73
22
70
7.2
3
型号
级数
流量
扬程
转速
功率(kw)
效率
允许吸上真空高度
汽蚀余量
重量
m3/h
L/S
m
r/min
轴功率
电机功率
%
m
m
kg
100TSWA69-15.6*2
2
69
19.2
31.2
1450
8.03
11
73
7
3.3
100TSWA69-15.6*3
3
69
19.2
46.8
1450
12.05
15
73
7
3.3
100TSWA69-15.6*4
4
69
19.2
62.4
1450
16.07
22
73
7
3.3
100TSWA69-15.6*5
5
69
19.2
78
1450
20.09
30
73
7
3.3
100TSWA69-15.6*6
6
69
19.2
93.6
1450
24.11
30
73
7
3.3
100TSWA69-15.6*7
7
69
19.2
109.1
1450
28.13
37
73
7
3.3
100TSWA69-15.6*8
8
69
19.2
124.8
1450
32.14
45
73
7
3.3
100TSWA69-15.6*9
9
69
19.2
140.4
1450
36.16
45
73
7
3.3
100TSWA69-15.6*10
10
69
19.2
156
1450
40.18
55
73
7
3.3
型号
级数
流量
扬程
转速
功率(kw)
效率
允许吸上真空高度
汽蚀余量
重量
m3/h
L/S
m
r/min
轴功率
电机功率
%
m
m
kg
125TSWA90-21.6*2
2
90
25
43.2
1450
14.32
22
74
6.8
3.4
125TSWA90-21.6*3
3
90
25
64.8
1450
21.48
30
74
6.8
3.4
125TSWA90-21.6*4
4
90
25
86.4
1450
28.63
45
74
6.8
3.4
125TSWA90-21.6*5
5
90
25
108
1450
35.79
55
74
6.8
3.4
125TSWA90-21.6*6
6
90
25
129.6
1450
42.95
75
74
6.8
3.4
125TSWA90-21.6*7
7
90
25
151.2
1450
50.11
75
74
6.8
3.4
125TSWA90-21.6*8
8
90
25
172.8
1450
57.27
90
74
6.8
3.4
125TSWA90-21.6*9
9
90
25
194.4
1450
64.43
90
74
6.8
3.4
125TSWA90-21.6*10
10
90
25
216
1450
71.59
90
74
6.8
3.4
型号
级数
流量
扬程
转速
功率(kw)
效率
允许吸上真空高度
汽蚀余量
重量
m3/h
L/S
m
r/min
轴功率
电机功率
%
m
m
kg
150TSWA155-30*2
2
155
43
60
1450
32.91
45
77
7.7
2.5
150TSWA155-30*3
3
155
43
90
1450
49.37
75
77
7.7
2.5
150TSWA155-30*4
4
155
43
120
1450
65.82
90
77
7.7
2.5
150TSWA155-30*5
5
155
43
150
1450
82.28
110
77
7.7
2.5
150TSWA155-30*6
6
155
43
180
1450
98.74
132
77
7.7
2.5
150TSWA155-30*7
7
155
43
210
1450
115.19
132
77
7.7
2.5
150TSWA155-30*8
8
155
43
240
1450
131.19
160
77
7.7
2.5
150TSWA155-30*9
9
155
43
270
1450
148.1
200
77
7.7
2.5



安装尺寸

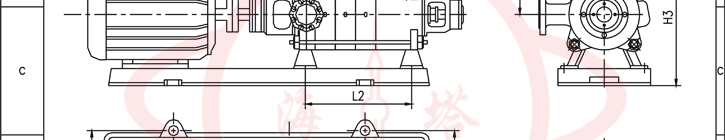

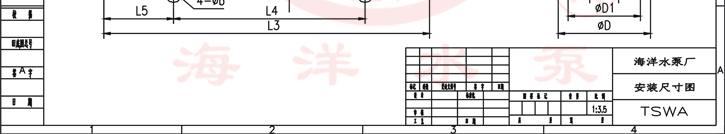

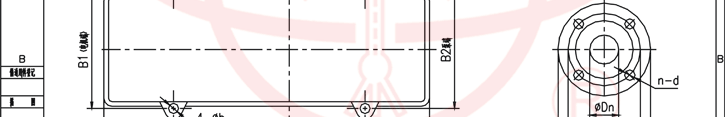

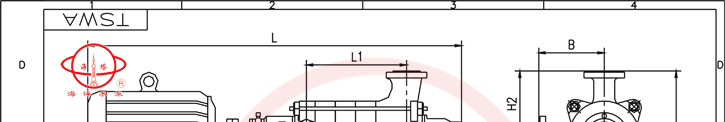

TSWA卧式清水低转速离心多级泵安装尺寸图
TSWA卧式清水低转速离心多级泵安装尺寸图
TSWA卧式清水低转速离心多级泵安装尺寸图
TSWA卧式清水低转速离心多级泵安装尺寸图
型号
级数
泵尺寸(H2=B)
底脚尺寸
进出口法兰
L
L1
L2
B
H3
L3
L4
L5
B1
B2
4-φb
D
D1
Dn
n-φd
50TSWA18-9.2*2
2
1087
160
145
230
480
901
600
33
335
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*3
3
1152
225
210
230
480
901
600
33
335
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*4
4
1237
290
275
230
480
974
640
128
375
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*5
5
1377
355
340
230
490
1153
740
132
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*6
6
1442
420
405
230
490
1153
740
197
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*7
7
1547
485
470
230
490
1321
840
197
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*8
8
1612
550
535
230
490
1321
840
262
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*9
9
1677
615
600
230
490
1386
860
297
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*10
10
1827
680
665
230
490
1593
900
362
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*11
11
1930
745
730
230
490
1593
1000
427
430
430
4-φ25
160
125
50
4-φ18
50TSWA18-9.2*12
12
1957
810
795
230
490
1658
1200
462
430
430
4-φ25
160
125
50
4-φ18
型号
级数
泵尺寸(H2=B)
底脚尺寸
进出口法兰
L
L1
L2
B
H3
L3
L4
L5
B1
B2
4-φb
D
D1
Dn
n-φd
75TSWA36-11.5*2
2
1241
177
180
250
535
1046
690
89
410
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*3
3
1361
257
260
250
545
1046
690
128
410
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*4
4
1526
337
340
250
545
1284
830
171
475
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*5
5
1606
417
420
250
545
1284
830
211
475
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*6
6
1731
497
500
250
545
1488
980
245
475
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*7
7
1811
577
580
250
545
1488
980
245
475
475
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*8
8
1916
657
660
250
560
1653
1150
239
480
480
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*9
9
1996
737
740
250
560
1653
1150
239
480
480
4-φ25
195
160
80
4-φ18
75TSWA36-11.5*10
10
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
75TSWA36-11.5*11
11
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
型号
级数
泵尺寸(H2=B)
底脚尺寸
进出口法兰
L
L1
L2
B
H3
L3
L4
L5
B1
B2
4-φb
D
D1
Dn
n-φd
100TSWA69-15.6*2
2
1575
255
200
310
610
1322
900
100
505
505
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*3
3
1720
355
300
310
610
1322
900
149
505
505
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*4
4
1885
455
400
310
610
1463
975
200
505
505
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*5
5
2050
555
500
310
620
1701
1240
202
525
525
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*6
6
2150
655
600
310
620
1701
1240
157
525
525
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*7
7
2295
755
700
310
630
1959
1450
198
565
565
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*8
8
2420
855
800
310
640
1959
1450
199
565
565
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*9
9
2520
955
900
310
640
2059
1550
199
565
565
4-φ30
230
190
100
8-φ23
100TSWA69-15.6*10
10
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
型号
级数
泵尺寸(H2=B)
底脚尺寸
进出口法兰
L
L1
L2
B
H3
L3
L4
L5
B1
B2
4-φb
D
D1
Dn
n-φd
125TSWA90-21.6*2
2
1740
270
205
320
670
1312
990
220
500
500
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*3
3
1890
370
305
320
670
1449
1000
230
500
500
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*4
4
2060
470
405
320
680
1603
1100
240
520
520
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*5
5
2250
570
505
320
695
1774
1170
270
570
520
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*6
6
2420
670
605
320
725
2005
1260
305
630
520
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*7
7
2520
770
705
320
725
2005
1260
305
630
520
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*8
8
2670
870
805
320
725
2243
1430
305
630
570
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*9
9
2770
970
905
320
725
2243
1430
305
630
520
4-φ30
270
220
125
8-φ25
125TSWA90-21.6*10
10
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
型号
级数
泵尺寸(H2=B)
底脚尺寸
进出口法兰
L
L1
L2
B
H3
L3
L4
L5
B1
B2
4-φb
D
D1
Dn
n-φd
150TSWA155-30*2
2
1964
236
237
350
720
1437
1000
80
720
575
4-φ30
280
240
150
8-φ23
150TSWA155-30*3
3
2234
350
352
350
735
1735
1165
148
735
675
4-φ30
280
240
150
8-φ23
150TSWA155-30*4
4
2399
465
467
350
745
1922
1260
215
745
675
4-φ30
280
240
150
8-φ23
150TSWA155-30*5
5
2664
580
582
350
780
2129
1470
212
780
765
4-φ30
280
240
150
8-φ23
150TSWA155-30*6
6
2829
695
697
350
/
/
/
/
/
/
/
/
/
/
/
150TSWA155-30*7
7
2944
810
812
350
/
/
/
/
/
/
/
/
/
/
/
150TSWA155-30*8
8
3019
925
927
350
/
/
/
/
/
/
/
/
/
/
/
150TSWA155-30*9
9
3224
1040
1042
350
/
/
/
/
/
/
/
/
/
/
/



安装说明
(一)、安装前的准备工作:
1.准备安装工具及起吊设备;
2.检查水泵机组各部件在运输过程中有否松动和损坏;
3.检查基础是否水平。
(二)、安装顺序:
1.机组运至现场时,附带底座者已将水泵和电机校正,找平底座时可不必卸下水泵和电机,所以安装十分方便;
2.将底座放在基础上,并在地脚螺钉附近垫楔形铁,将底座垫高20一-40ram,作校平后填充水泥浆之用;
3.用水平仪检查底座的水平度,找平后用水泥浆填充底座,待水泥干涸后应再次检查水平度;
4.当机组功率较大时,为了方便运输可能会将泵、电机及底座分开包装,这时即需要用户自行安装,校正水泵机组,其方法如下:
  a、将底座的支承平面、水泵脚和电机脚平面上的污物清除干净,并将水泵和电机放到底座上;
  b、调整泵轴水平,找平后用螺栓将水泵固定在底座上,以防走动;
  c、吊起电机,使泵联轴器和电机联轴器配合,放下电机到底座上相应位置;
  d、调整两联轴器间隙为5mm左右,并校正电机轴与泵轴的轴心线是否重合,其方法是将平尺放在联轴器上,两联轴器外圆应与平尺相平,若不重合,应调整电机或泵的相对位置,或垫以薄铁片来调整;
  e、为了检查安装精度,要在联轴器圆周上几个不同的位置用塞尺测量两联轴器平面间的间隙,联轴器平面一周上zui大和zui小的间隙之差不得超过0.3mm,两端中心线上下或左右的差数不得超过0.1mm。
5.当机组不带底座时,则需在基础上直接安装,其方法与4.相似,但应更加注意校正。
( 三)、安装注意事项:
1.安装时管路不应承受在泵上,否则易损坏水泵;
2.安装时必须拧紧地脚螺栓,且每间隔一定时段应对机组进行检查防止其松动,以免水泵起动运行时发生巨烈振动而影响泵的性能;
3.安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁砂等)以免水泵运行时损坏过流部件;
4.为了维修方便和使用安全,应在泵的进出口管路上各安装一只调节阀及在泵进出口法兰上各安装一只压力表,对于高扬程泵,为防止水锤、还应在出口闸阀前安装一只止回阀,以应付突然断电等失去动力事故,从而确保水泵在较佳工况下运行,延长水泵的使用寿命;
5.泵用于有吸程场合时,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能;
6.为不使杂质进入泵内.而堵塞流道影响性能,应在泵进口前面安装过滤器;
7.安装管路前转动水泵的转子部件,应无摩擦声或卡死现象,否则应将泵拆开检查原因;
8.本系列泵法兰均按2.5MPa规格设计,所以选择管路法兰时应与之相匹配。



起动、停车和运转
1、起动前准备
1) 用手拨动机组转子,应转动炅活、无卡磨现象。
2) 打开进口阀门.关闭出口阀门.并排除泵内空气.使其充满液体;
3) 点动电机.确定转向是否正确,否则应变換接线中的两相.以改变电机转向.
2、起动与运行
1) 全开进口阀门,关闭吐出管路阀门;
2) 接通电源.当泵达到正常转速后,再逐渐打开吐出管路上的阀门.并调节到所需工况:
3) 注意观察仪表读数.轴承温升.其极限溫度不得高于75℃,并不得超过外界溫度35℃;
4) 填料室内正常漏水程度.以每分钟15毫升为准.应随吋调整填料压盖的压紧力:
5) 泵在运转过程中如发生异常的温升、振动和矂声.应立即停车检査其原因.
3、停车
1) 逐渐关闭吐出管路上的阀门,切断电源;
2) 关闭迸口阀门;
3) 如环境温度低于0℃,应将泵内液体放尽.以免冻裂水泵;
4) 如长期停用.应将泵拆卸清洗,包装保管。



维护与保养
1.进水管路必须高度密封、不能漏水、漏气。
2.禁止泵在汽蚀状态下长期运行;
3.禁止泵在大流量工况运行时.电机超电流长期运行;
4.定时检査泵运行中的电机电流值.尽置使泵在设廿工况范围内运行;
5.泵在运行中应有专人看管以免发生意外;
6.泵每运行500小时应对轴承迸行加油;
7.泵逬行长期运行后,由于机械磨损,使机组矂声及振动增大,应停车检査,必要时可更換易损件及轴承,机组大修期一般为一年。
8.机组在运行出现故障时,可按后表提供的方法排除,若不能排除时,切不要随意拆卸机组,请及时与我厂维修部门或特约维修点联系。



常见故障原因及解决方法

故障
原因
解决方法
 1.水泵不吸水,压力表及真空表的指针剧烈跳动。  a.注入水泵的水不够
 b.进水管与仪表漏气
 a.再往水泵内注水
 b.拧紧堵塞漏气处
 2.水泵不吸水,真空表已显示高度真空  a.底阀没有打开或已堵塞
 b.吸入管阻力太大
 c.吸水高度太高
 a.校平或更换底阀
 b.清洗或更换吸水管
 c.降低吸水高度
 3.压力表有和而水泵仍不出水。  a.出水管阻力太大
 b.旋转方向不对
 c.叶轮堵塞
 d.水泵转速不够
 a.清洗或缩短水管
 b.检查电机旋向。
 c.清洗叶轮。
 d.增加水泵转速。
 4.泵流量减少或扬程下降。  a.叶轮或管路堵塞
 b.密封环或叶轮磨损过多
 c.转速不够
 a.清洗叶轮及管路
 b.更换损坏零件。
 c.调整到额定转速。
 5.水泵消耗的功率过大。  a.填料压盖太紧,填料函发热
 b.叶轮与密封环摩擦
 c.流量过大
 a.放松填料压盖。
 b.消除机械摩擦
 c.关小出水闸阀
 6.水泵内部声音反常,水泵吸不上水。  a.吸水管内阻力过大
 b.吸水管有空气漏入
 c.流量过大发生汽蚀
 a.减小吸水高度缩短吸水管长度
 b.堵塞漏气处
 c.调节出口阀门使泵在规定工况范围内使用
 7.水泵振动厉害。  a.泵发生汽蚀,叶轮不平衡
 b.泵轴与电机不在同一中心线上
 c.地脚螺栓松动
 a.消除汽蚀,叶轮校平衡
 b.校水泵和电机的同轴度
 c.拧紧地脚螺栓
 8.轴承过热。  a.润滑油不足或过多,或变质
 b.水泵与电机轴不同心
 a.检查油量,清洗轴承并换油
 b.把轴中心线对准
多级泵其它系列产品
推荐产品

微信公众号

Copyrights © 2019-2020 永嘉县海洋水泵厂 版权所有 备案号: 浙ICP备15011796号-3GoogleSitemap 管理登录 技术支持:化工仪器网
在线客服
