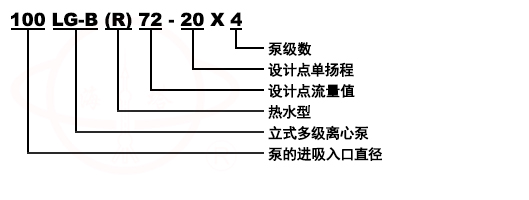

型号意义

LG立式便拆高层建筑给水清水多级离心泵型号意义



产品简介
LG立式便拆高层建筑给水清水多级离心泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。
LG立式便拆高层建筑给水清水多级离心泵采用的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点;
LG立式便拆高层建筑给水清水多级离心泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。
电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。
LG便拆式高层建筑给水多级泵旋转方向从电机端向下看为顺时针方向转动。



产品特点
1、LG立式便拆高层建筑给水清水多级离心泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。



产品用途
LG立式便拆高层建筑给水清水多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。
可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。



使用条件
1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。



结构说明
1、LG立式便拆高层建筑给水清水多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、LG立式便拆高层建筑给水清水多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

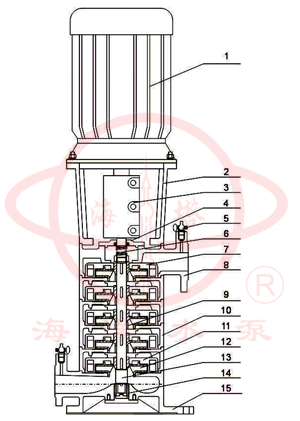

结构示意图

LG立式便拆高层建筑给水清水多级离心泵结构示意图
序号
名称
材料或型号
序号
名称
材料或型号
1
电机
Y系列（V5）2极
9
轴套
Q235
2
电机架
HT200
10
中段
HT200
3
联轴器
HT200
11
导叶
HT200
4
机封压盖
HT200
12
叶轮
HT200
5
放气阀
铜合金
13
轴
45、2Cr13
6
机械密封
120A
14
轴承
锡青铜
7
末导叶
HT200
15
进水段
HT200
8
出水段
HT200




性能参数

型号
级数
流量
扬程
转速
电机功率
效率
重量
必需汽蚀余量
(m3/h)
(M)
(r/min)
(kw)
(%）
Kg
（NPSH）r(m)
25LG(R)3-10*2
2
3
20
2900
0.75
42
70
2.0
25LG(R)3-10*3
3
3
30
2900
1.1
42
74
2.0
25LG(R)3-10*4
4
3
40
2900
1.5
42
85
2.0
25LG(R)3-10*5
5
3
50
2900
1.5
42
89
2.0
25LG(R)3-10*6
6
3
60
2900
2.2
42
100
2.0
25LG(R)3-10*7
7
3
70
2900
2.2
42
104
2.0
25LG(R)3-10*8
8
3
80
2900
2.2
42
108
2.0
25LG(R)3-10*9
9
3
90
2900
2.2
42
112
2.0
25LG(R)3-10*10
10
3
100
2900
3
42
125
2.0
25LG(R)3-10*11
11
3
110
2900
3
42
129
2.0
25LG(R)3-10*12
12
3
120
2900
4
42
145
2.0
25LG(R)3-10*13
13
3
130
2900
4
42
149
2.0
25LG(R)3-10*14
14
3
140
2900
4
42
153
2.0
25LG(R)3-10*15
15
3
150
2900
4
42
157
2.0
型号
级数
流量
扬程
转速
电机功率
效率
重量
必需汽蚀余量
(m3/h)
(M)
(r/min)
(kw)
(%）
Kg
（NPSH）r(m)
32LG(R)6.5-15*2
2
6.5
30
2900
1.5
53
90
2.4
32LG(R)6.5-15*3
3
6.5
45
2900
2.2
53
100
2.4
32LG(R)6.5-15*4
4
6.5
60
2900
3
53
115
2.4
32LG(R)6.5-15*5
5
6.5
75
2900
4
53
135
2.4
32LG(R)6.5-15*6
6
6.5
90
2900
4
53
142
2.4
32LG(R)6.5-15*7
7
6.5
105
2900
5.5
53
175
2.4
32LG(R)6.5-15*8
8
6.5
120
2900
5.5
53
182
2.4
32LG(R)6.5-15*9
9
6.5
135
2900
5.5
53
190
2.4
32LG(R)6.5-15*10
10
6.5
150
2900
7.5
53
210
2.4
40LG(R)12-15*2
2
12
30
2900
2.2
60
90
2.9
40LG(R)12-15*3
3
12
45
2900
3
60
105
2.9
40LG(R)12-15*4
4
12
60
2900
4
60
130
2.9
40LG(R)12-15*5
5
12
75
2900
5.5
60
155
2.9
40LG(R)12-15*6
6
12
90
2900
5.5
60
163
2.9
40LG(R)12-15*7
7
12
105
2900
7.5
60
180
2.9
40LG(R)12-15*8
8
12
120
2900
7.5
60
190
2.9
40LG(R)12-15*9
9
12
135
2900
11
60
215
2.9
40LG(R)12-15*10
10
12
150
2900
11
60
225
2.9
型号
级数
流量
扬程
转速
电机功率
效率
重量
必需汽蚀余量
(m3/h)
(M)
(r/min)
(kw)
(%）
Kg
（NPSH）r(m)
50LG(R)24-20*2
2
24
40
2900
5.5
69
160
3.2
50LG(R)24-20*3
3
24
60
2900
7.5
69
180
3.2
50LG(R)24-20*4
4
24
80
2900
11
69
250
3.2
50LG(R)24-20*5
5
24
100
2900
11
69
260
3.2
50LG(R)24-20*6
6
24
120
2900
15
69
280
3.2
50LG(R)24-20*7
7
24
140
2900
15
69
290
3.2
50LG(R)24-20*8
8
24
160
2900
18.5
69
315
3.2
65LG(R)36-20*2
2
36
40
2900
7.5
72
170
3.4
65LG(R)36-20*3
3
36
60
2900
11
72
230
3.4
65LG(R)36-20*4
4
36
80
2900
15
72
250
3.4
65LG(R)36-20*5
5
36
100
2900
18.5
72
280
3.4
65LG(R)36-20*6
6
36
120
2900
22
72
330
3.4
65LG(R)36-20*7
7
36
140
2900
22
72
345
3.4
65LG(R)36-20*8
8
36
160
2900
30
72
395
3.4
型号
级数
流量
扬程
转速
电机功率
效率
重量
必需汽蚀余量
(m3/h)
(M)
(r/min)
(kw)
(%）
Kg
（NPSH）r(m)
80LG(R)50-20*2
2
50
40
2900
11
73
250
3.4
80LG(R)50-20*3
3
50
60
2900
15
73
280
3.4
80LG(R)50-20*4
4
50
80
2900
18.5
73
310
3.4
80LG(R)50-20*5
5
50
100
2900
22
73
360
3.4
80LG(R)50-20*6
6
50
120
2900
30
73
440
3.4
80LG(R)50-20*7
7
50
140
2900
30
73
460
80LG(R)50-20*8
8
50
160
2900
37
73
490
100LG72-20*2
2
72
40
2900
11
73
260
3.5
100LG72-20*3
3
72
60
2900
18.5
73
290
3.5
100LG72-20*4
4
72
80
2900
22.0
73
380
3.5
100LG72-20*5
5
72
100
2900
30.0
73
450
3.5
100LG72-20*6
6
72
120
2900
37.0
73
470
3.5
100LG72-20*7
7
72
140
2900
45.0
73
520
3.5
100LG72-20*8
8
72
160
2900
45.0
73
540
3.5
100LG72-20*9
9
72
180
2900
55.0
73

3.5
型号
级数
流量
扬程
转速
电机功率
效率
重量
必需汽蚀余量
(m3/h)
(M)
(r/min)
(kw)
(%）
Kg
（NPSH）r(m)
100LG100-20*2
2
100
40
2900
18.5
76
3.7
100LG100-20*3
3
100
60
2900
30
76
3.7
100LG100-20*4
4
100
80
2900
37
76
3.7
100LG100-20*5
5
100
100
2900
45
76
3.7
100LG100-20*6
6
100
120
2900
55
76
3.7
100LG100-20*7
7
100
140
2900
75
76
3.7
100LG100-20*8
8
100
160
2900
75
76
3.7
150LG150-20*2
2
150
40
2900
30
77
4.1
150LG150-20*3
3
150
60
2900
37
77
4.1
150LG150-20*4
4
150
80
2900
45
77
4.1
150LG150-20*5
5
150
100
2900
55
77
4.1
150LG150-20*6
6
150
120
2900
75
77
4.1
150LG150-20*7
7
150
140
2900
90
77
4.1
150LG150-20*8
8
150
160
2900
90
77
4.1
150LG150-20*9
9
150
180
2900
110
77
4.1
150LG150-20*10
10
150
200
2900
132
77
4.1

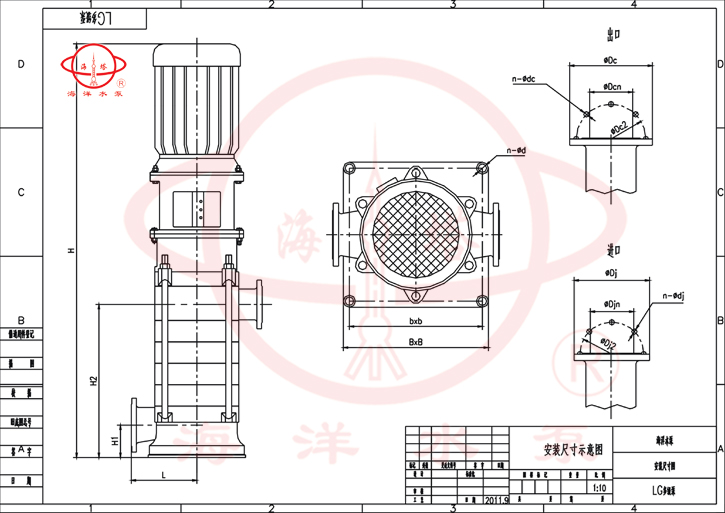

安装尺寸

LG立式便拆高层建筑给水清水多级离心泵安装尺寸图

型号
级数
L
H
H1
H2
B
b
n-φd
进口法兰
出口法兰
Dj
Djn
Dj2
n-dj
Dc
Dcn
Dc2
n-φdc
25LG(R)3-10
2
130
630
85
180
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
3
130
670
85
220
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
4
130
710
85
260
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
5
130
755
85
305
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
6
130
825
85
340
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
7
130
865
85
380
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
8
130
900
85
425
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
9
130
945
85
460
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
10
130
1020
85
500
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
11
130
1060
85
540
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
12
130
1120
85
580
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
13
130
1160
85
620
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
14
130
1200
85
660
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14
25LG(R)3-10
15
130
1240
85
700
230
190
4-φ18
115
25
85
4-M12
115
25
85
4-φ14

型号
级数
L
H
H1
H2
B
b
n-φd
进口法兰
出口法兰
Dj
Djn
Dj2
n-dj
Dc
Dcn
Dc2
n-φdc
32LG(R)6.5-15
2
145
665
63
179
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
3
145
740
63
229
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
4
145
825
63
279
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
5
145
895
63
329
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
6
145
945
63
379
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
7
145
1070
63
429
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
8
145
1120
63
479
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
9
145
1170
63
529
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
32LG(R)6.5-15
10
145
1220
63
579
260
220
4-φ18
140
32
100
4-M16
140
32
100
4-φ18
40LG(R)12-15
2
145
710
70
193
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
3
145
800
70
251
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
4
145
880
70
309
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
5
145
1015
70
367
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
6
145
1075
70
425
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
7
145
1170
70
483
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
8
145
1230
70
541
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
9
145
1410
70
599
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18
40LG(R)12-15
10
145
1465
70
657
260
220
4-φ18
150
40
110
4-M16
150
40
110
4-φ18

型号
级数
L
H
H1
H2
B
b
n-φd
进口法兰
出口法兰
Dj
Djn
Dj2
n-dj
Dc
Dcn
Dc2
n-φdc
50LG(R)24-20
2
180
885
80
214
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
3
180
985
80
273
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
4
180
1145
80
332
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
5
180
1210
80
391
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
6
180
1275
80
450
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
7
180
1340
80
509
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
50LG(R)24-20
8
180
1450
80
568
300
248
4-φ23
165
50
125
4-M16
165
50
125
4-φ18
65LG(R)36-20
2
180
965
90
245
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
3
180
1120
90
304
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
4
180
1185
90
363
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
5
180
1295
90
422
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
6
180
1390
90
481
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
7
180
1455
90
540
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18
65LG(R)36-20
8
180
1615
90
599
300
248
4-φ23
185
65
145
4-M16
185
65
145
4-φ18

型号
级数
L
H
H1
H2
B
b
n-φd
进口法兰
出口法兰
Dj
Djn
Dj2
n-dj
Dc
Dcn
Dc2
n-φdc
80LG(R)50-20
2
187
965
112
301
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
3
187
1195
112
379
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
4
187
1270
112
457
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
5
187
1395
112
535
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
6
187
1505
112
613
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
7
187
1675
112
691
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
80LG(R)50-20
8
187
1755
112
769
315
272
4-φ23
200
80
160
8-M16
200
80
160
8-φ18
100LG72-20
2
187
1185
122
343
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
3
187
1270
122
432
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
4
187
1390
122
521
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
5
187
1580
122
610
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
6
187
1655
122
699
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
7
187
1800
122
788
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
8
187
1900
122
877
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18
100LG72-20
9
187
2100
122
966
315
272
4-φ23
220
100
180
8-M16
220
100
180
8-φ18


安装方法

 刚性连接

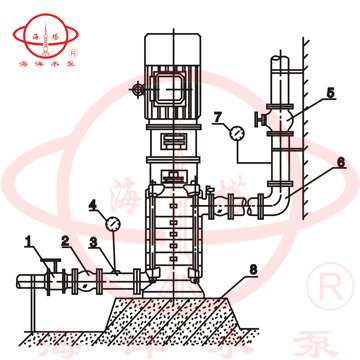

LG立式便拆高层建筑给水清水多级离心泵安装方法
1
球阀
2
挠性接头
3
压力表
4
真空压力表
5
闸阀
6
弯管
7
取压直管
8
水泥台座

 柔性连接

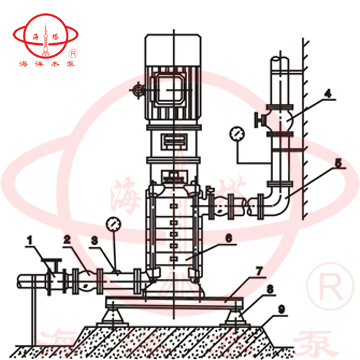

LG立式便拆高层建筑给水清水多级离心泵安装方法
1
球阀
2
挠性接头
3
取压直管
4
闸阀
5
弯管
6
泵
7
联接板
8
JGD型隔振器
9
水泥台座



附件及安装尺寸

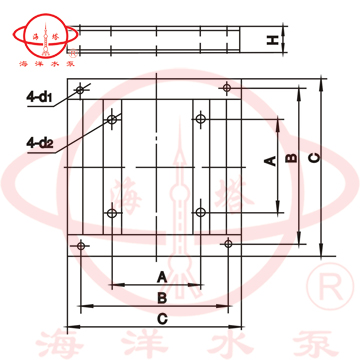

 联接板尺寸
LG立式便拆高层建筑给水清水多级离心泵附件及安装尺寸

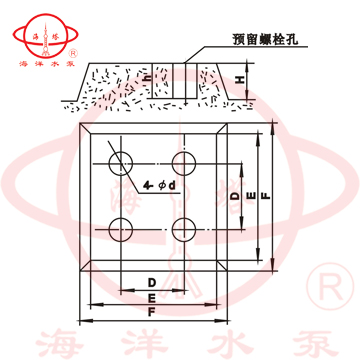

 刚性联接水泥台座基础图
LG立式便拆高层建筑给水清水多级离心泵附件及安装尺寸

型号
联接板尺寸
刚性联接水泥台座基础尺寸
A×A
B×B
C×C
H
d1
d2
D×D
E×E
F×F
H
d
h
25LG
190
340
400
60
φ14或φ18
φ18
191
500
550
250
60
200
32LG
220
440
500
60
φ14或φ18
φ18
219
500
550
250
60
200
40LG
220
440
500
60
φ14或φ18
φ24
219
500
550
250
80
250
50LG
248
540
600
60
φ18或φ22
φ24
248
550
600
350
80
250
65LG
248
540
600
60
φ18或φ22
φ24
248
550
600
350
80
250
80LG
272
540
600
60
φ18或φ22
φ24
272
600
650
350
80
250
100LG
272
540
600
60
φ22
φ24
272
600
650
350
80
250
离心泵其它系列产品
推荐产品

微信公众号

Copyrights © 2019-2020 永嘉县海洋水泵厂 版权所有 备案号： 浙ICP备15011796号-3GoogleSitemap 管理登录 技术支持：化工仪器网
在线客服
QQ交谈
QQ交谈
QQ交谈
点击这里给我发消息
